UG10.0打开X-T图档的方法－就上UG网

UG10.0教程：
X-T是三维图档的一种实体格式，在UG10.0中，打开X-T图档有两种方法，一是：直接打开；二：是通过导入打开，本节UG10.0教程将为大家讲解关于X-T图档打开的两种方法；欢迎学习参考
NX10.0绘图步骤：
1、启动UG10.0后，其空白界面显示如下：

UG10.0－就上UG网

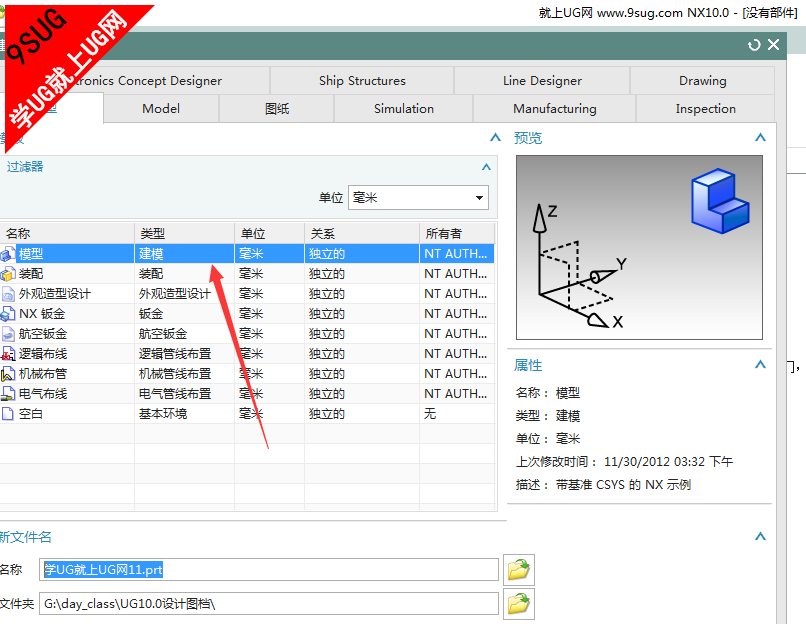

2、随意新建一个模型文件；（注意UG10.0是支持中文文件名及中文路径的，低版本不支持）

UG新建模型－就上UG网

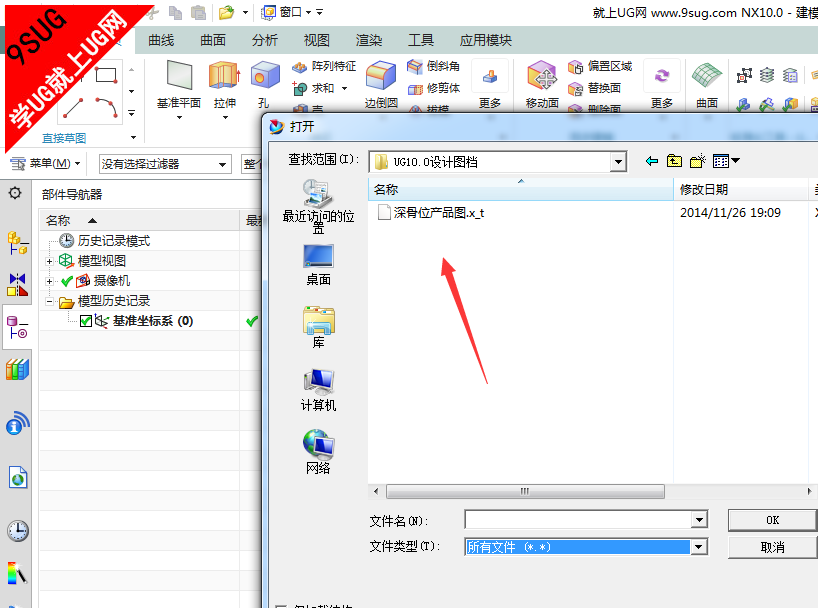

3、找到需要打开的文件后，在打开样式中切换到所有格式，就可以看到当前文件夹中，有以X_T为后缀的图档；

x-t格式－就上UG网

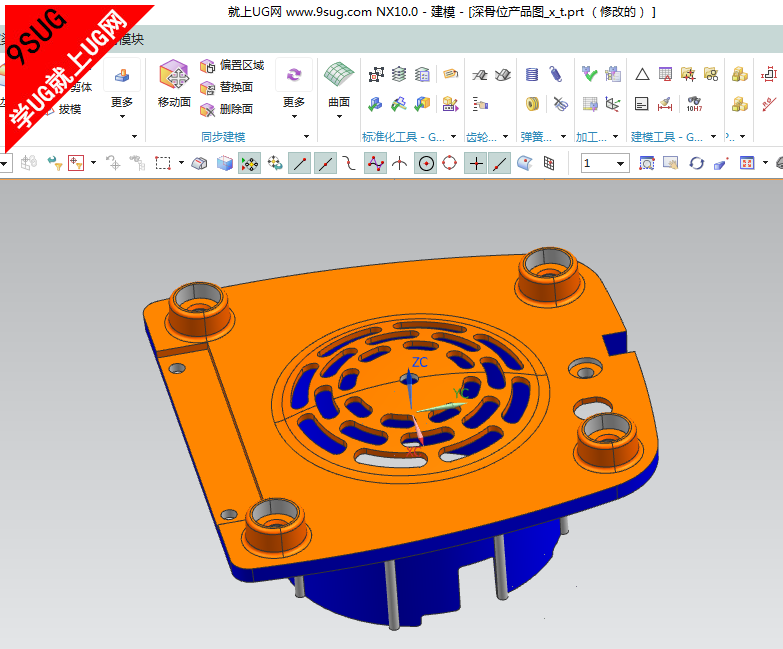

4、打开后三维零件图如下;

UG10.0教程－就上UG网

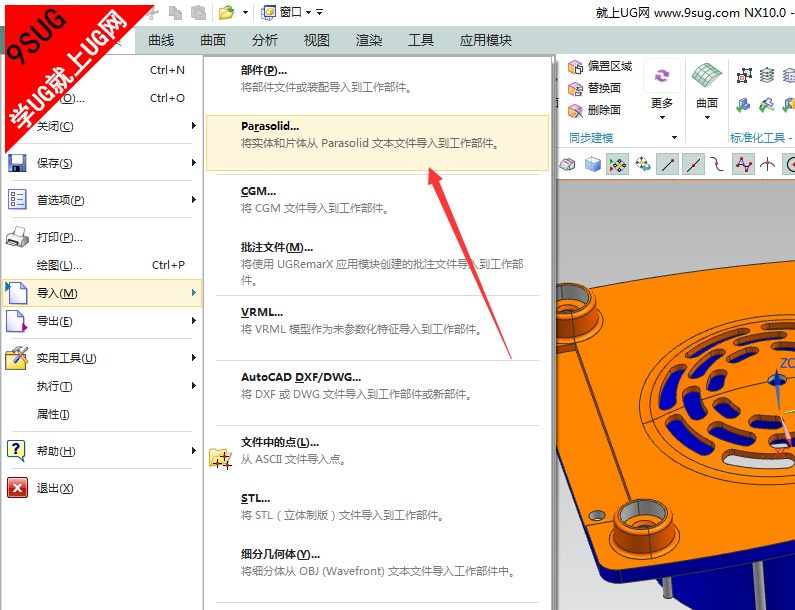

5、进入到建模文件后，通过执行导入－parasolid文件；

学UG就上UG网

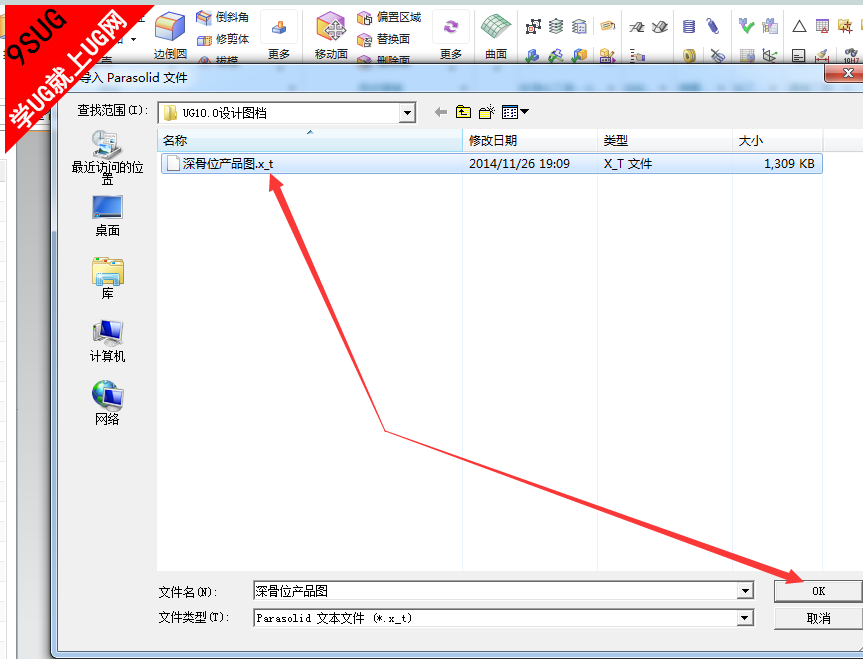

6、找到文件后，占OK即可，那么打开后的文件也如步骤四所示；

UG下载－就上UG网

使用注意：如果你的X-T图档中有两个以上的零件，那么直接打开，其是为装配模式，通过导入打开的，则为建模模式，所在设计师要根据自己的需要来选择用那一种打开方式。
