相信很多UG设计师在绘制零件图时，都出现过：明明绘制的圆孔或圆柱，结果显示的却是不圆，在以往我们总是把这种现象归功于说电脑的显卡不好造成的，其实通过更改UG10.0软件的选项，可以解决圆显示成来圆的处境。
NX10.0案例分析：
1、在没有解决UG图形显示问题之前，咱们先看下案例；如下图为一个圆柱，其图形显示成六边形，根据不圆；

UG拉伸圆柱

2、下图红框内的圆形孔，其显示的像多边形；如下图：

UG三维图

UG圆显成不圆的解决办法：
1、打开一个UG绘制的零件，在发现其显示不好后，进入到《首选项》－《可视化》如下图：

UG绘图窗口

2、在打开的可视化对话框中，切换到《小平面》一栏；如下图：

UG可视化首选项

3、把《分辨率》调到精细，然后点确定并退出可视化显示，如下图：

UG小平面

4、设置过的图形，其圆形就正常了，如下图：

UG图形显示

解决UG锯齿效应的办法
1、UG打开的零件上面有锯齿效应，如下图：

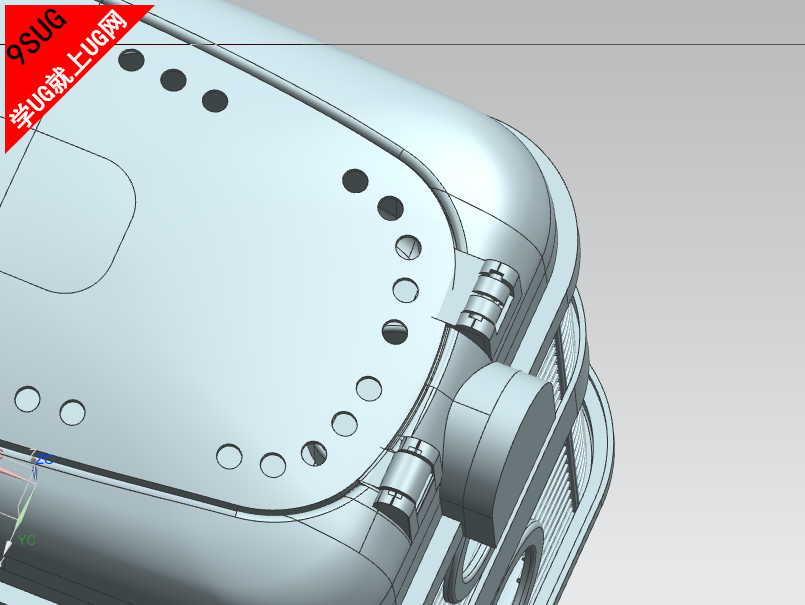

UG锯齿效应

2、零件之所以会出现这种情况，是因为可视化选项中的《可视》－《会话设置》里面的直线反锯齿与全景反锯齿没有开启所致，按下图对其打钩：

UG系统设置

3、设置完成的查看图形，锯齿效应就没了。

UG产品造型
