UG10.0非均匀比例应用教程－就上UG网

UG10.0教程：
        非均匀比例定义：约束一个样条，以沿样条的长度按比例缩放定义点。在使用非均匀比例命令时，要进行约束的线必须是样条线，其不能对直线、圆进行约束。

如果无法播放，请点击此处在新窗口打开

NX10.0设计步骤：

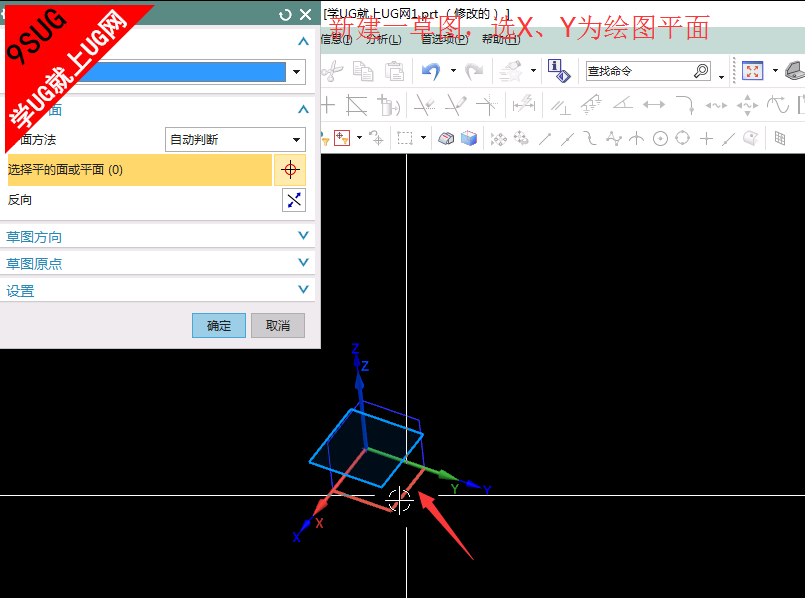

1、启动UG10.0软件后，先创建一个模型，然后创建一个草图；如图

UG10.0草图

2、非均匀比例命令就在绘图窗口的上方，如果没有，可以按图2所示把其添加到工具栏上；

NX10.0非均匀比例命令

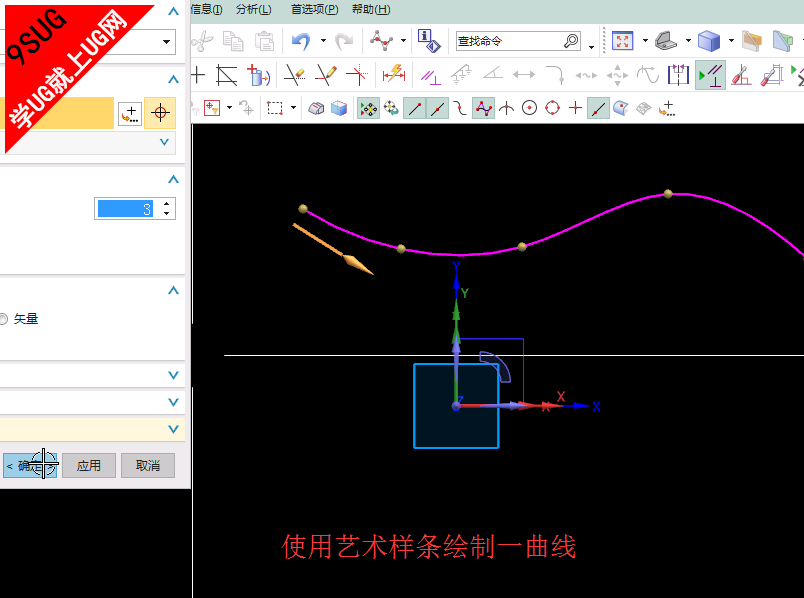

3、使用UG草图中的艺术样条线命令，先绘制一根样条线，如下图：

UG10.0艺术样条

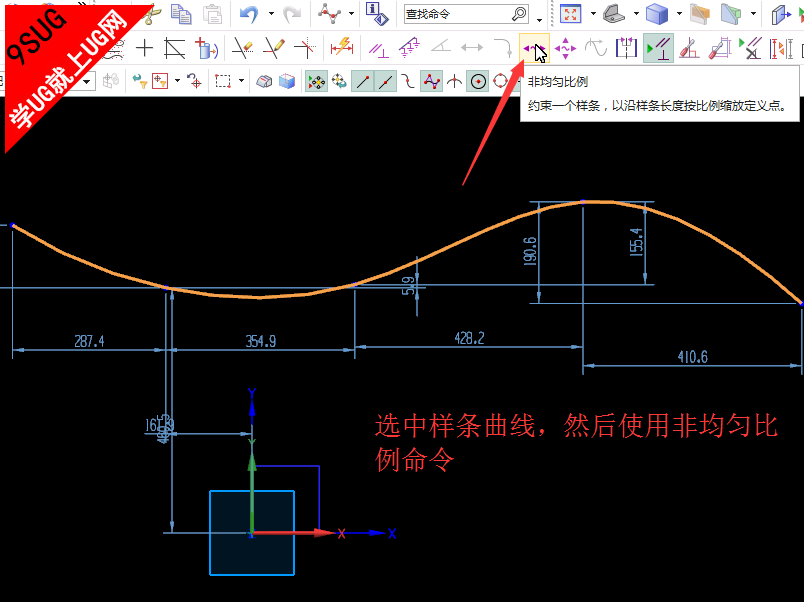

4、选择上一步绘制的样条曲线，此时就可以看到非均匀比例命令为可使用状态，然后点其为线增加约束；

UG10.0约束

5、先调节一下样条线的尺寸，在为样条曲线添加过非均匀比例约束后，其线上会出现一个S型的符号，如下图：

NX10.0

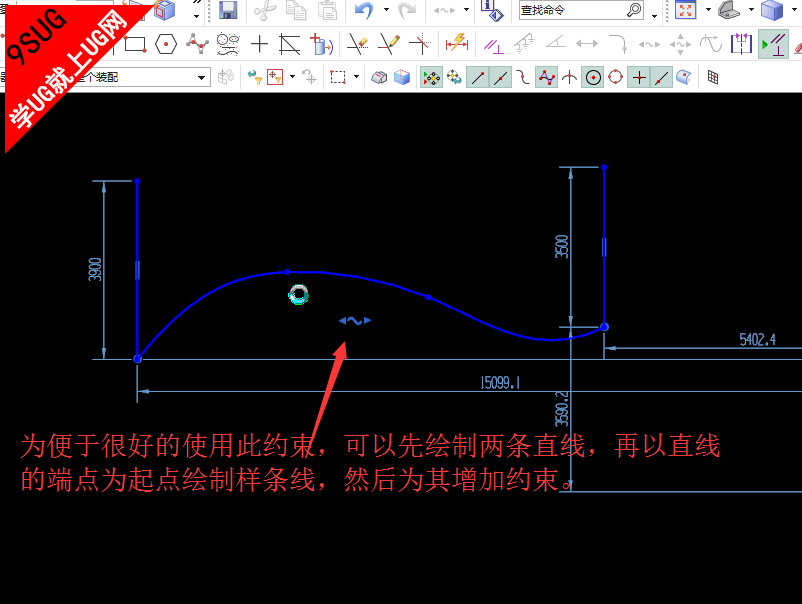

6、为便于很好地使用此命令，可以先绘制两条直线，再分别以两直线的端点绘制一条样条线，然后再添加约束。

UG10.0软件

7、在观看本UG教程时，如能动手练习，可以轻松的掌握UG10.0非均匀比例命令的使用技巧。
