UG10.0图档格式转换之STP－就上UG网

UG10.0图档转换－G008：
        为便于不同的设计软件打开UG图档，需要把图档转换成各种软件都能打开的通用格式，如：STP档，STP是一种实体格式，是工业设计软件都可以打开的格式。
        本经验讲解：用UG导入与导出STP档技巧，工作中，经常会收到不同客户发来的图档，因每个人用的设计软件不同，学会导出与导入STP档是必须的工作技巧之一。

STP图档导入：
1、进入到开始中，点UG启动快捷式；

UG10.0安装

2、空白模档下，UG软件的显示样式；

NX10.0桌面

3、新建零件模板，没有模型窗口不能导入STP文档；

UG10.0新建

4、依次单击文件－导入-STP；

UG10.0文件

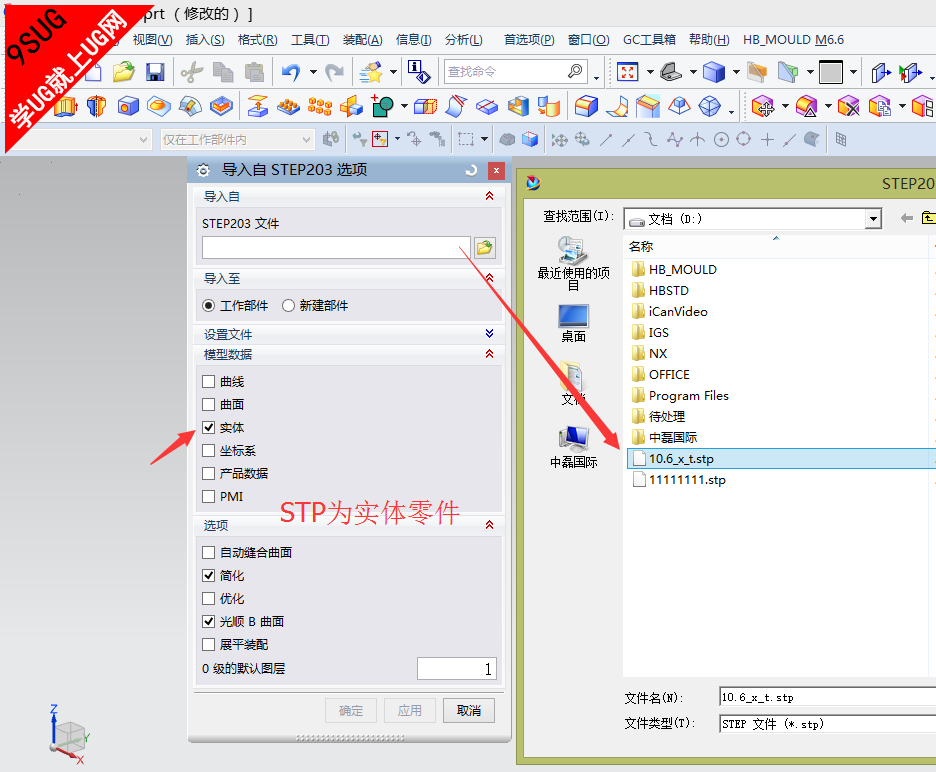

5、在下图的STP对话框中，按图中的设置进行参数选择；

UG10.0STP导入

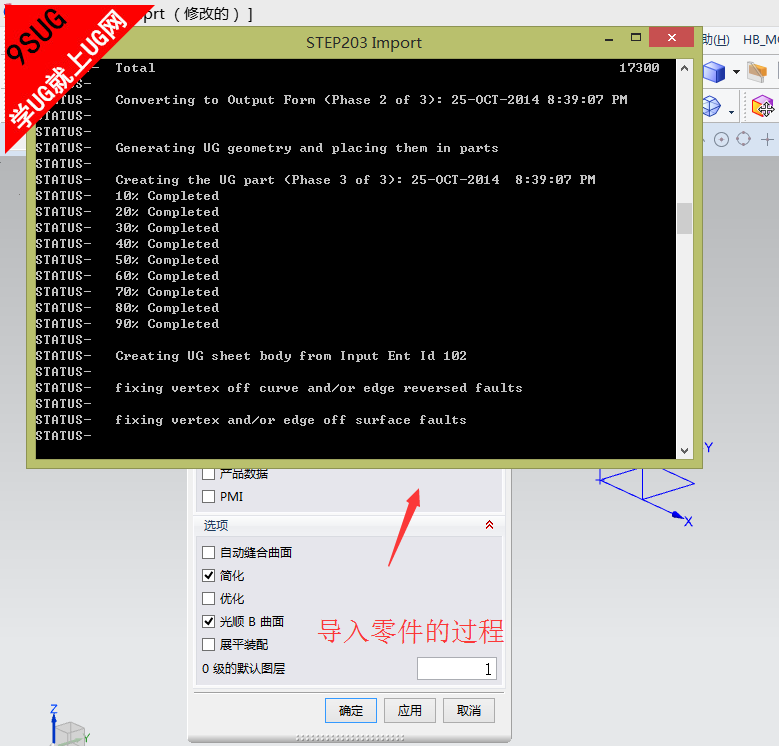

6、执行导入STP图档过程中，会看到数据转换的过程；

STP运算

7、转换完成后，导进来的3D图形如下所示：

导入的STP文件

STP文件的导出

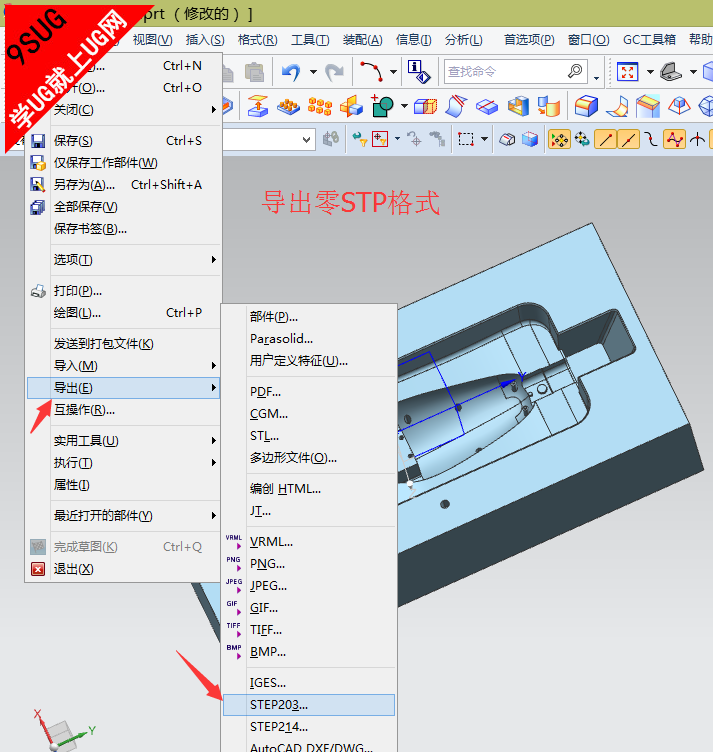

1、依次选择文件-导出-STP格式；

UG导出STP

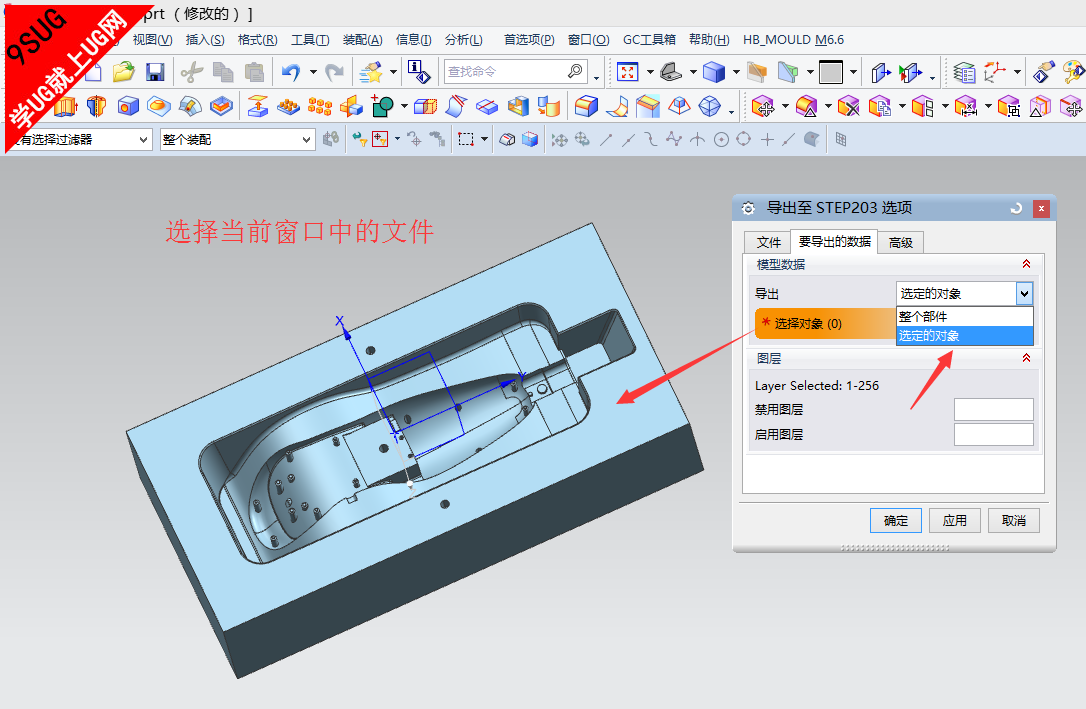

2、在导出对话框中选择选择零件；

导出零件选项

3、选择完零件后，切换到文件下，此时要选择路径，如果记不住路么，等下就找不到零件的所在位置；

UG导出路径

4、文件在导出完成后，打开刚才导出的文件夹，其会有两个STP文件，一个是实体零件，一个是转出日志记录文件；

STP

本UG10.0教程由学UG就上UG原创。
