UG10.0草绘新功能－拟合样条使用教程－G006

UG10.0:

        由于UG10.0刚出来，还不是很多人在使用，我就先做一些这个版本新功能方面的经验，供大家学习交流。附有我制作的视频。本节UG教程所讲解的拟合样条不是以往UG软件中建模环境下的拟合样条，而是UG10.0草绘下增加的草图功能。

如果无法播放，请点击此处在新窗口打开

UG10.0拟合样条使用方法：

---

1、启动UG10.0软件，其初始界面如下图：

UG10.0工作界面

2、新建一个模型，进入到UG建模模块，点工具栏上的草绘，如下图：

UG10.0草图

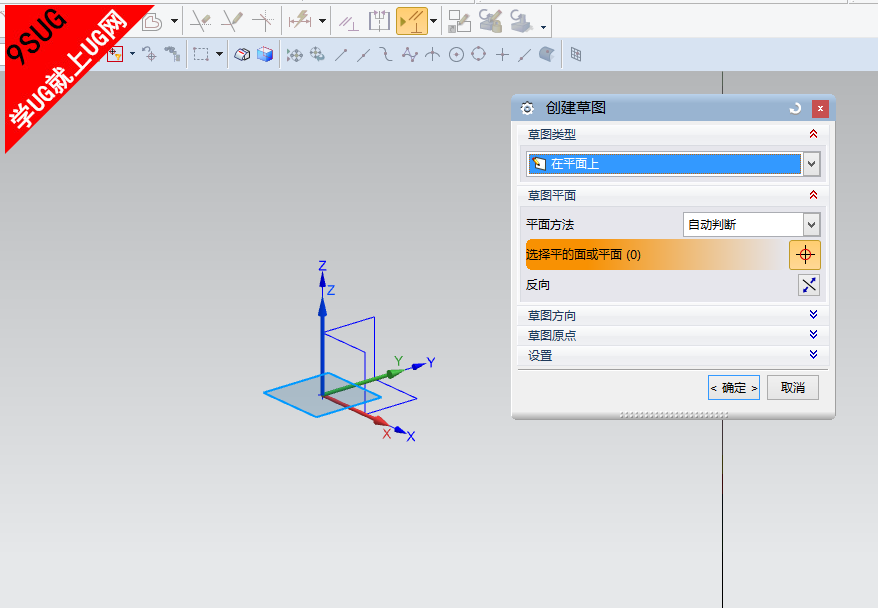

3、创建草图所提示的界面所下，需要选择一个绘图平面（X\Y平面）如下图：

UG10.0草绘平面

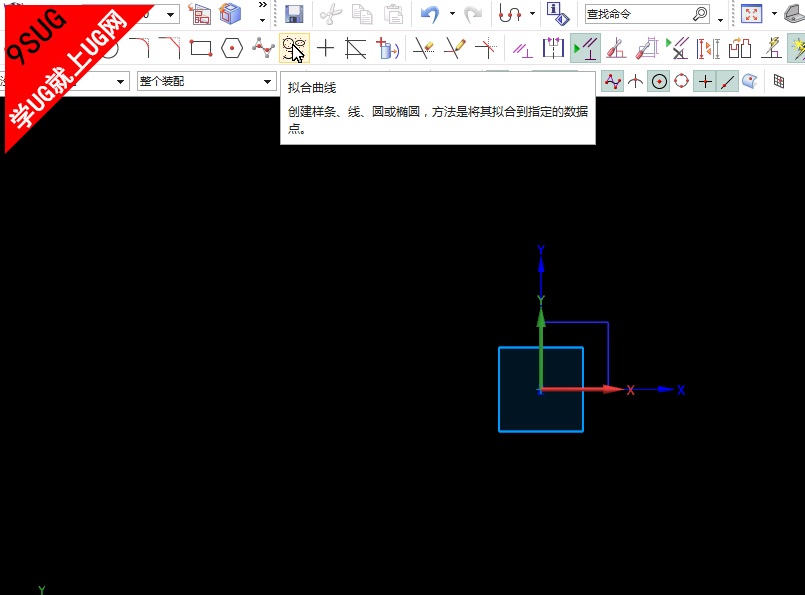

4、先在草图绘图工具上找到拟合样条工具，如下图：

UG10.0拟合样条工具栏

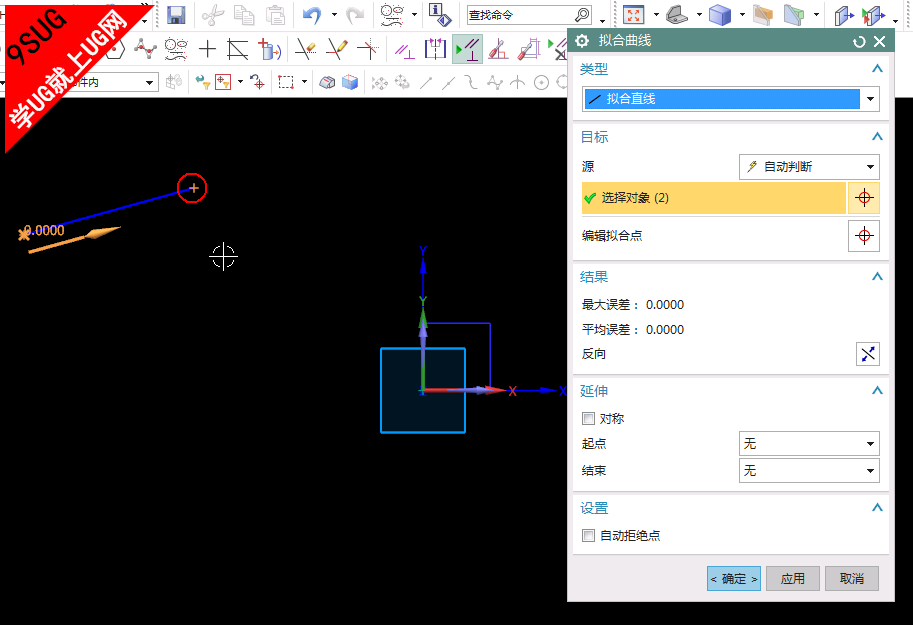

5、通过两点拟合一条曲线；先绘制任意两点，然后进入到拟合样条工具中，结果如下图：

UG10.0两点拟合直线

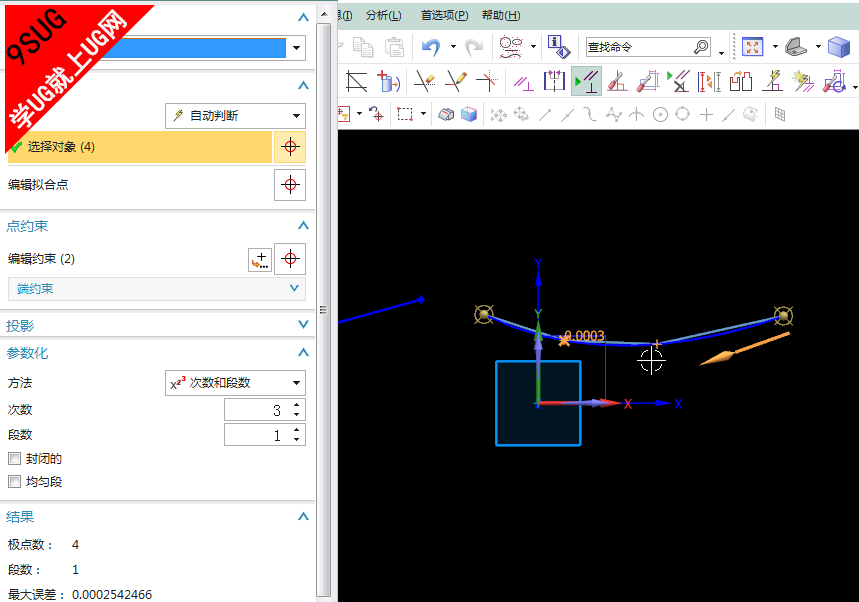

6、通过拟合样条，可以选择多个点来创建一条拟合样条曲线，如下图：

UG10.0样条线

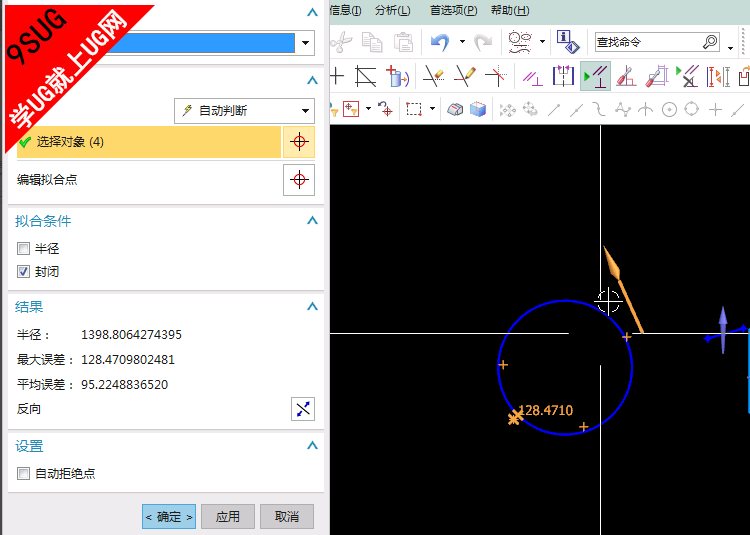

7、拟合圆形，在绘图窗口任意创建几个点后，可以任意创意一个圆形，如下图：

NX10.0拟合圆形

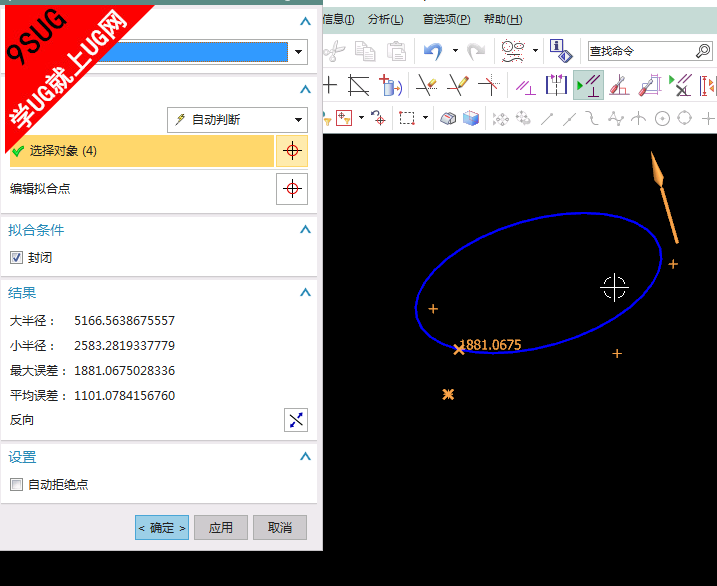

8、拟合椭圆的使用方法与圆形一样，只是得到的结果不一样；如下图：

NX10.0拟合椭圆

9、拟合样条与艺术样条曲线的区分，艺术样条线不需要先绘制点，而拟合样条是需要先绘制点才能创建曲线。

UG10.0拟合样条

10、为便于使用拟合样条，可以把其命令启动图标放置到草绘常用工具中，如下图：

UG10.0拟合曲线
