UG9.0实例几何体、阵列特征、阵列面区分讲解

概述：
        实例几何体、阵列特征、阵列面都是UG9.0软件中的命令，是用来复制相同零件的好工具，只要NX设计者所绘制的图形有符合实例几何体、阵列特征、阵列面，就可以快速地设计所要画的三维零件。

阵列特征：
       阵列特征定义：将特征复制到许多阵列或布局（线型、圆形、多边形等中），并带有对应阵列边界、实体方位、旋转和变化的各种选项。

阵列特征

如下图，需要对大圆柱上的小圆柱进入复制，这时就只能选择阵列特征，因UG要阵列的是大圆柱上的小圆柱特征；

其各项参数设计如下：然后点确定即可；

实例几何体：

---

        阵列几何体定义：将几何体复制到许多阵列或布局（线型、圆形、多边形等中），并带有对应阵列边界、实体方位、旋转和删除的各种选项。

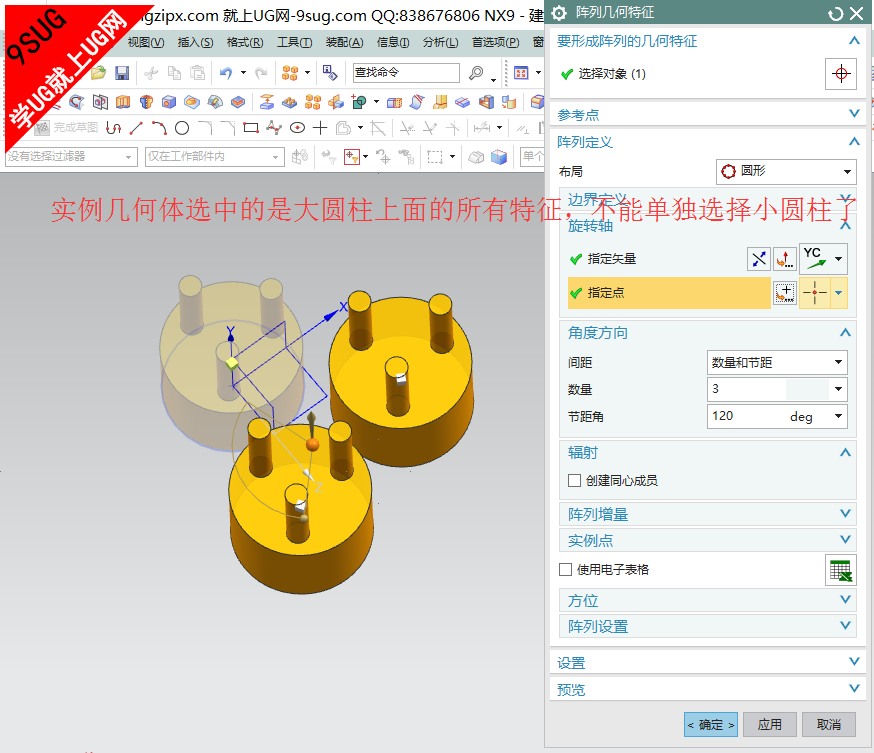

如下图，如想对大圆柱和小圆柱同时复制，可以使用阵列几何体；因为大圆柱和小圆柱是属于同一个几何体；

阵列面：

---

       阵列面定义：使用阵列边界实体方位、旋转和删除的各种选项将一组面复制到许多阵列或布局（线型、圆形、多边形等中），然后将它们添加到实体当中。

如下图，要对圆柱上的小孔阵列，因为它是曲面，只能使用阵列面；

在使用UG阵列面后，得出的结果如下：

UG经验总结：

---

        要想灵活地使用UG9.0软件中的阵列几何体、阵列特征、阵列面命令，还需要根据你所绘制图形的实际情况来决定，通过本节UG教程的讲解，你会系统、全面地对这三个命令进行有效的区分，以便更清楚在什么情况下应用阵列几何体、阵列特征、阵列面。
