拔模技巧_建模设计－UG9.0教程第120课

UG9.0绘图经验－建模实例－系列4
本绘图实例视频长度约为13分钟，在本节UG教程中，使用了一个新的指令－拔模；所用的软件版本为NX9.0，具体画法请观看本节UG视频教程。

在线视频：

如果无法播放，请点击此处在新窗口打开

绘图步骤：

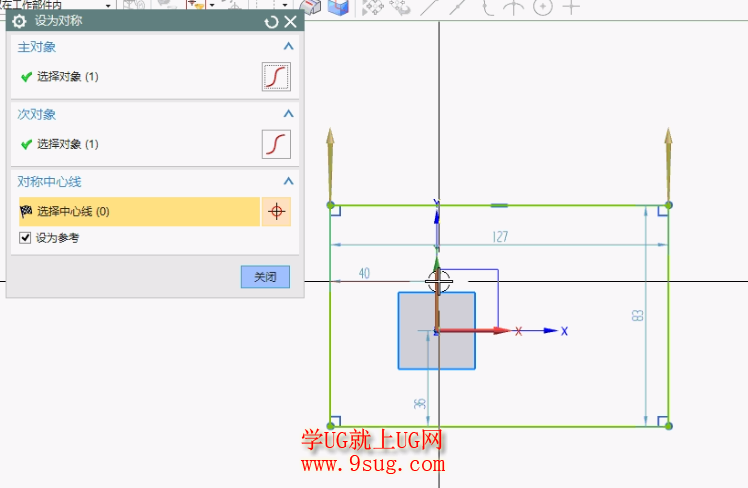

1、绘制零件的底台；在草图中先画一个矩形，然后使用对称中心线命令，做到草图对称，然后再根据所绘图形的尺寸进行标注；

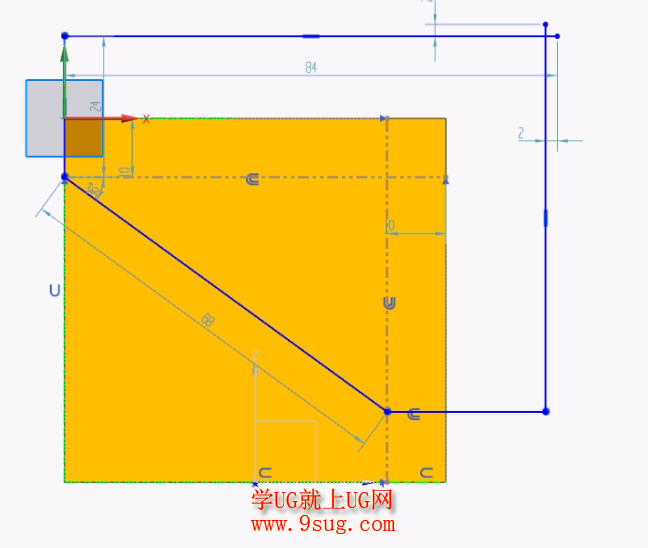

2、拉伸切剪零件；以拉伸实体的一端为草绘平面，然后绘制如下图所示的草图，进行图形上斜面的创建。

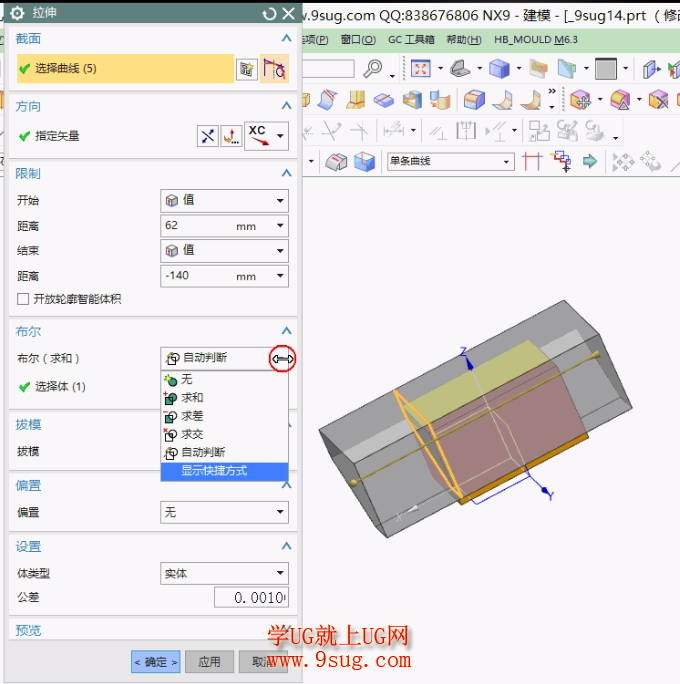

3、布而运算；与第一步创建的实体执行布而运算求差操作；

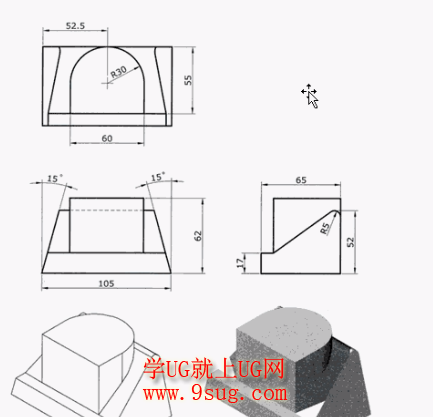

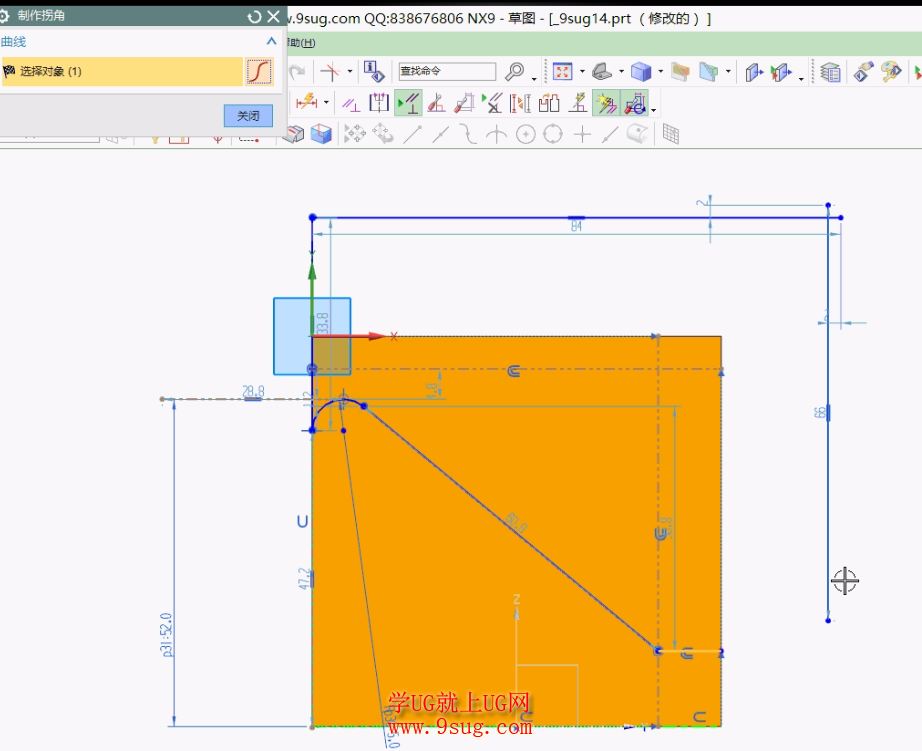

4、图形重定义；通过检查图纸，发现我们不应该使用建模下的倒圆角，而要在草图中倒R角，此时要对刚才的截面重新编辑，编辑后的图形截面如下图：

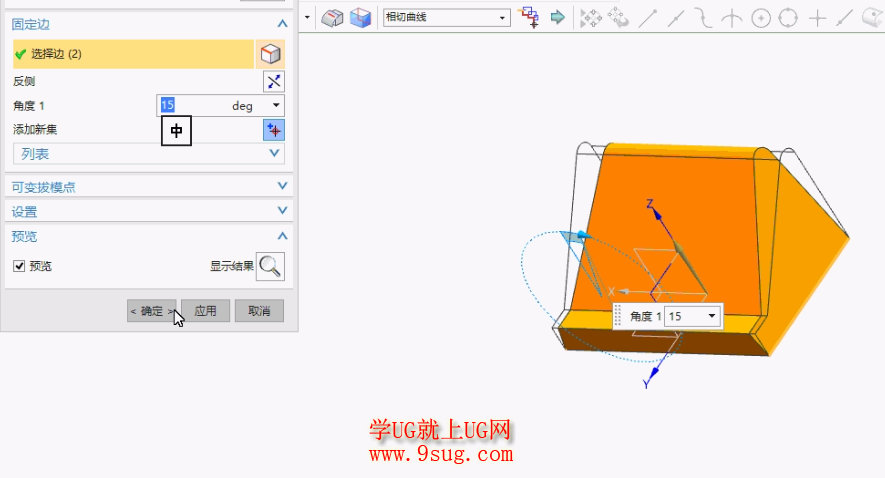

5、增加拔模角度；零件两侧有单边15度的角度，要使用拔模命令创建完成。

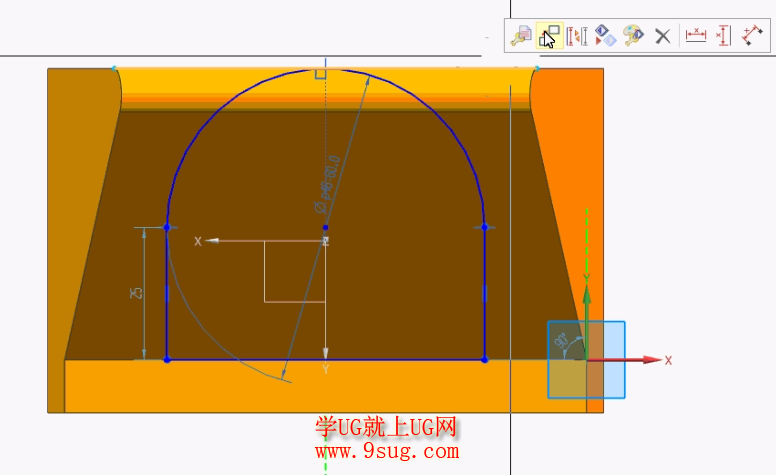

5、绘制半圆柱型截面；进入到UG草绘中以后，按下图进行二维设计；

6、完成零件设计；使用图层工具，隐藏坐标，此时绘图窗口就比较清爽了，画出的三维图形如下；
