抽壳应用_建模实例－UG9.0绘图技巧第119课

UG9.0绘图经验－建模实例－系列3

本绘图实例视频长度约为10分钟，所用到的UG软件绘制指令有：拉伸、抽壳、倒圆角等，所用的软件版本为NX9.0，具体画法请观看本节UG视频教程。

UG在线教程：

如果无法播放，请点击此处在新窗口打开

UG绘图步骤：

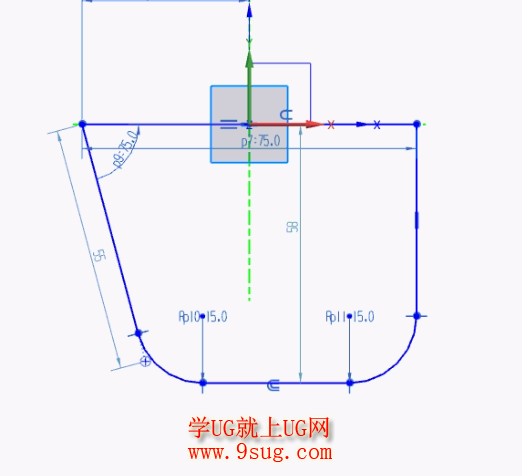

1、启动UG软件，绘制第一部分特征的二维草绘截面；

草绘截面

2、对拉伸得到的实体进行抽壳，完成特征一的绘制，如下图；

抽壳

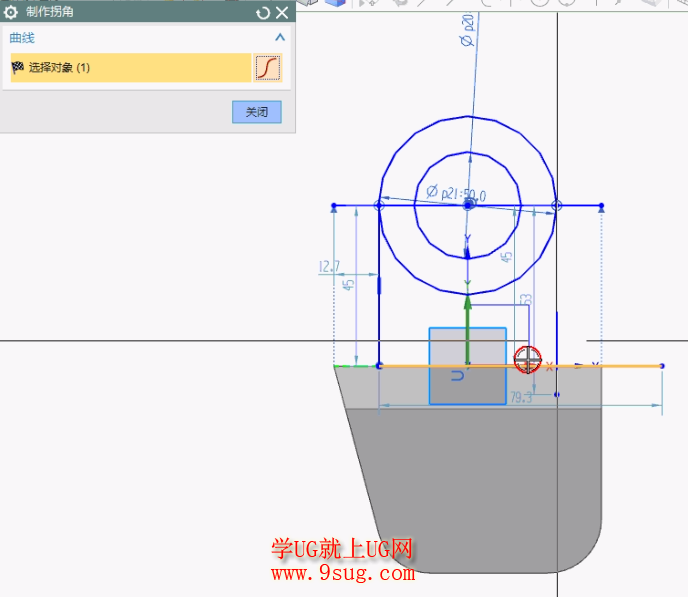

3、在绘制第二部分特征草绘截面时，我们需要用到制作拐角、修剪曲线等命令；

裁剪曲线

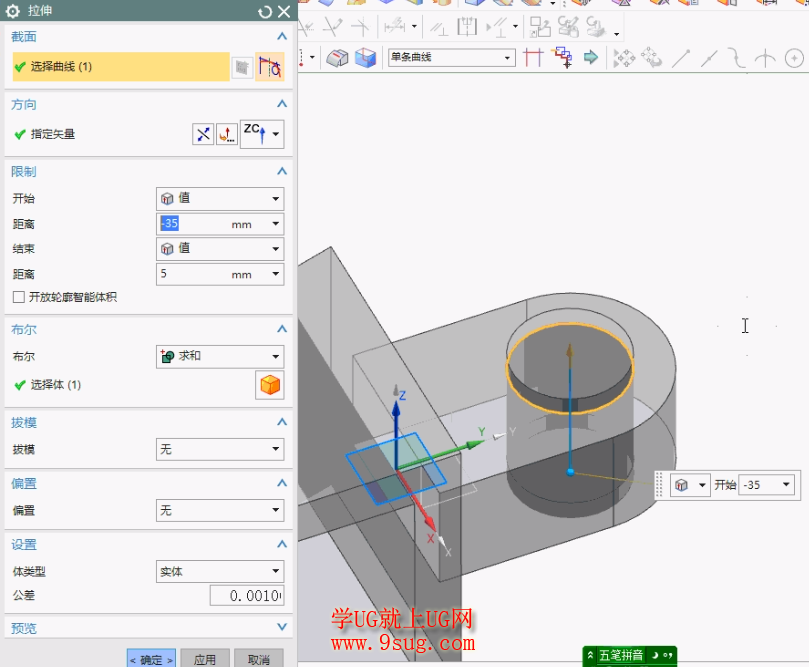

4、依实体上的边进行拉伸创建圆柱，然后求和，第二部位创作完成；

拉伸合并

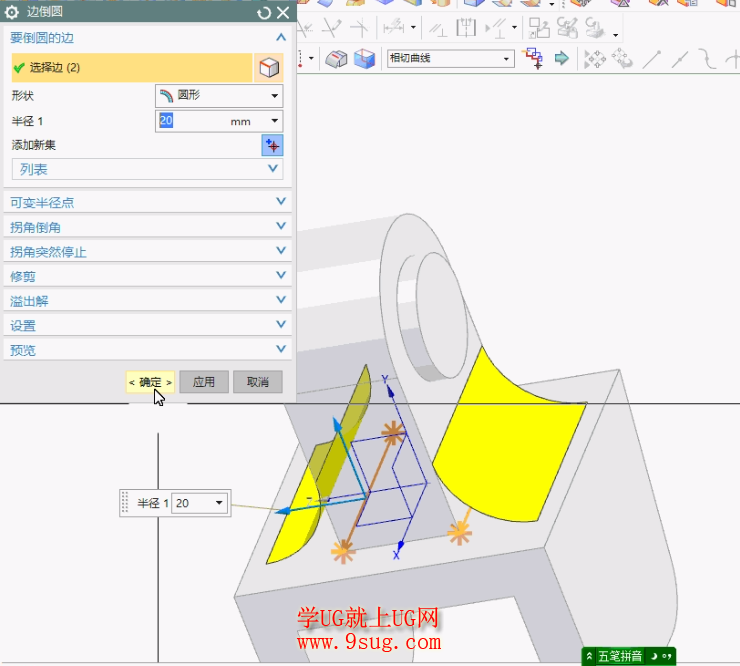

5、使用倒圆角命令为零件增加20mmR角；

倒R角

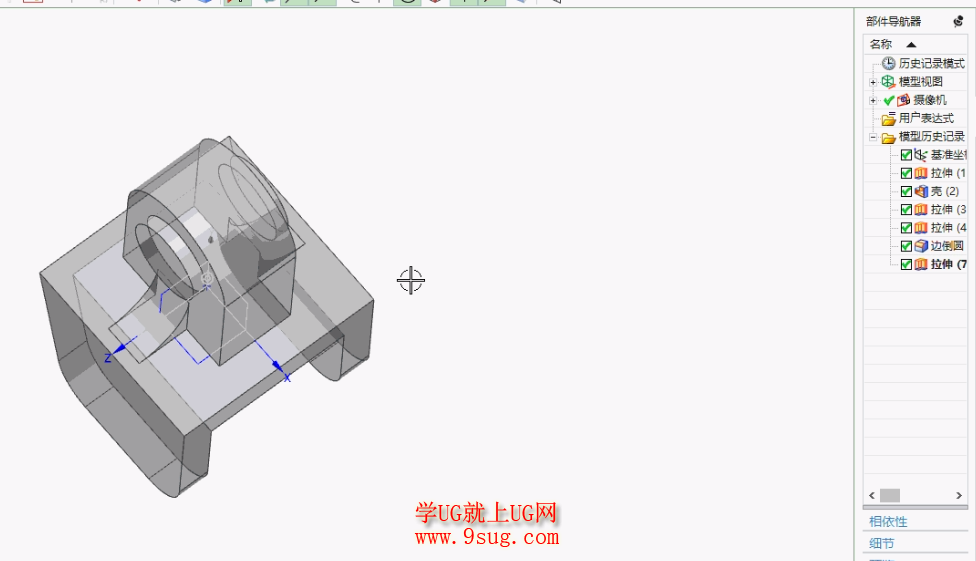

6、第五步倒的角为全部，图上的只有一部分，还需要增加一步切剪，由于其是对称，在绘制二维截面时，可以使用镜像曲线，如下所示：

镜像曲线

7、对拉伸后得到的实体与零件进行布而运算；

布而运算

8、本图只用了6步，就完成了图形的设计工作。

设计零件

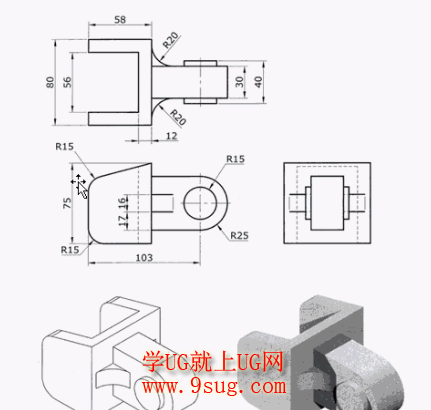

9、下图为本例的图纸，可以对此进行自我练习。

练习图纸
