草绘约束应用－建模设计实例－UG9.0VIP教程118课

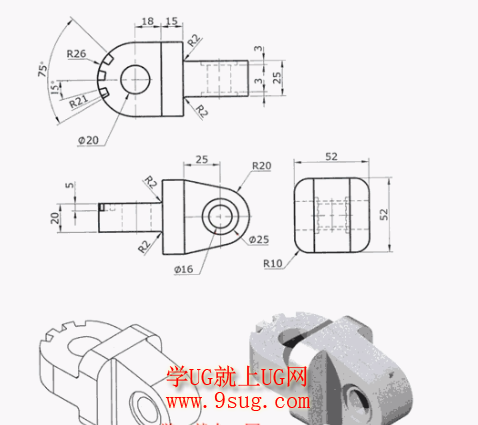

建模实例：
本UG教程是UG网VIP课程中的第118课，采用最新的NX9.0软件制作，本案例画图时长约12分钟，在绘图的过程中，所使用的指令有：UG拉伸、切剪、布而运算等；

UG建模实例

在线视频：

如果无法播放，请点击此处在新窗口打开

UG设计步骤：
1、分析完图形，清楚绘图步骤后，先创建中间正方体；点取UG工具条中的拉伸指令，选X\Y为草绘平面，然后进行如下图的二维截面绘制；

UG对称操作

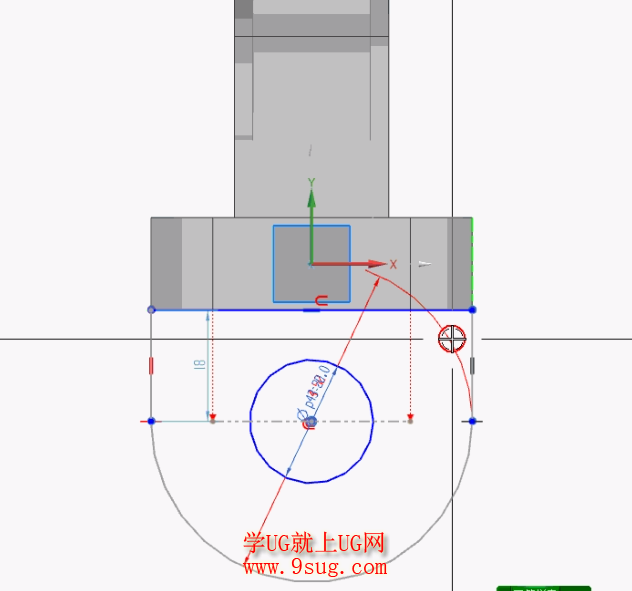

2、以X\Z为草绘平面，绘制第二个部分的实体特征，草绘形状如下图所示：

垂直约束

3、拉伸直径为25、深度为3mm的圆柱，然后与第二步所绘实体进行布而运算；如下图所示：

拉伸切剪

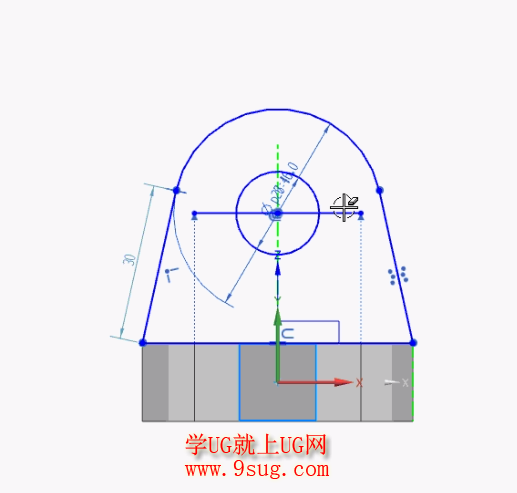

4、以Y\Z为绘图平面，然后创建第三部分主体特征，在绘制草图的过程中，可使用草绘中的约束，把所画圆与坐标进行垂直约束，从而得到正确的位置；如下图所示：

抽取边线

5、在第三个主体特征上面，有三个缺口，可根据下图尺寸进行绘制截面，然后再进行布而运算；

布而运算

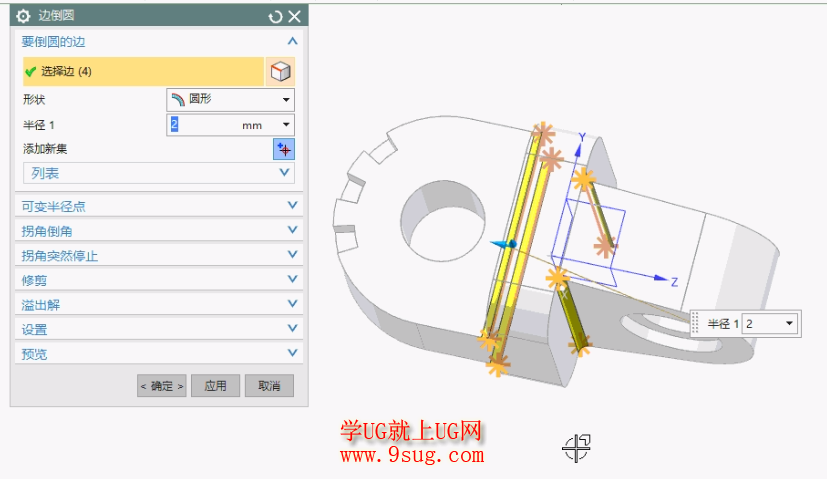

6、在所有的主体用UG绘制完成后，再对零件进行细节优化－倒圆角；

倒圆角

7、绘制完成后，隐藏坐标，可以通过旋转图形来从不同的角度查看我们所绘零件，到此完成此设计工作。
