CAD2015偏移命令操作步骤（offset）

CAD2015OFFSET（命令）

• 创建同心圆、平行线和平行曲线。


CAD偏移

概要

• 可以在指定距离或通过一个点偏移对象。偏移对象后，可以使用修剪和延伸这种有效的方式来创建包含多条平行线和曲线的图形。


CAD

• 为了使用方便，OFFSET 命令将重复。要退出该命令，请按 Enter 键。


提示列表将显示以下提示：

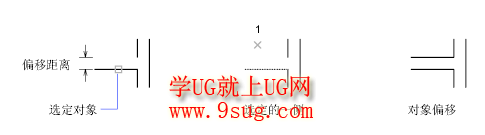

偏移距离

• 在距现有对象指定的距离处创建对象。


AUTOCAD

退出

• 退出 OFFSET 命令。


多个

• 输入“多个”偏移模式，这将使用当前偏移距离重复进行偏移操作。


放弃

• 恢复前一个偏移。

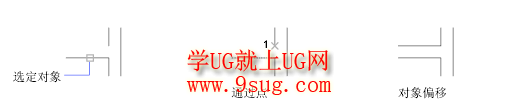

通过

• 创建通过指定点的对象。


注：

• 要在偏移带角点的多段线时获得最佳效果，请在直线段中点附近（而非角点附近）指定通过点。


cad2015

退出
多个
放弃
删除

• 偏移源对象后将其删除。


图层

• 确定将偏移对象创建在当前图层上还是源对象所在的图层上。
