绘制矩形和等边多边形 －autocad2015

绘制矩形和等边多边形

1、绘制矩形

• 根据指定的尺寸或条件绘制矩形。命令：RECTANG


• 单击“绘图”工具栏上的     (矩形)按钮，或选择“绘图”|“矩形”命令，即执行RECTANG命令，AutoCAD2015提示：


• 指定第一个角点或 [倒角(C)/标高(E)/圆角(F)/厚度(T)/宽度(W)]:

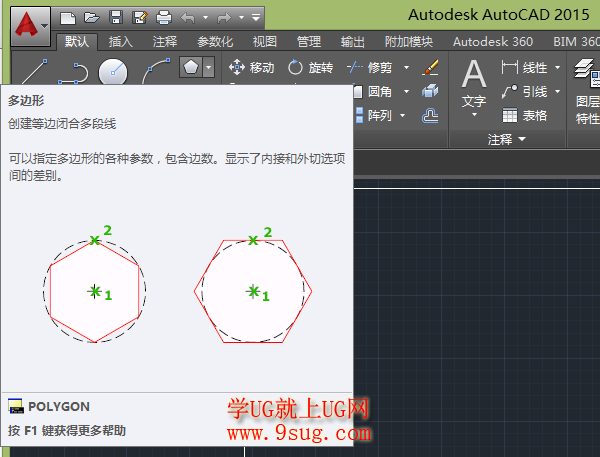

多边形

• 其中，“指定第一个角点”选项要求指定矩形的一角点。执行该选项，AutoCAD2015提示：指定另一个角点或 [面积(A)/尺寸(D)/旋转(R)]:


• 此时可通过指定另一角点绘制矩形，通过“面积”选项根据面积绘制矩形，通过“尺寸”选项根据矩形的长和宽绘制矩形，通过“旋转”选项表示绘制按指定角度放置的矩形。


• 执行RECTANG命令时，“倒角”选项表示绘制在各角点处有倒角的矩形。“标高”选项用于确定矩形的绘图高度，即绘图面与XY面之间的距离。“圆角”选项确定矩形角点处的圆角半径，使所绘制矩形在各角点处按此半径绘制出圆角。“厚度”选项确定矩形的绘图厚度，使所绘制矩形具有一定的厚度。“宽度”选项确定矩形的线宽。


2、绘制正多边形

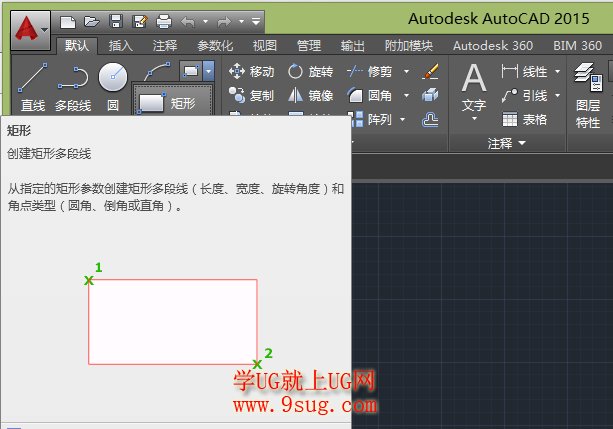

矩形

• 单击“绘图”工具栏上的     (正多边形)按钮，或选择“绘图”|“正多边形”命令，即执行POLYGON命令，AutoCAD提示：


•    指定正多边形的中心点或 [边(E)]:


• (1) 指定正多边形的中心点


        此默认选项要求用户确定正多边形的中心点，指定后将利用多边形的假想外接圆或内切圆绘制等边多边形。执行该选项，即确定多边形的中心点后，AutoCAD2015提示：输入选项 [内接于圆(I)/外切于圆(C)]:

• 其中，“内接于圆”选项表示所绘制多边形将内接于假想的圆。” “外切于圆”选项表示所绘制多边形将外切于假想的圆。


• (2) 边


• 根据多边形某一条边的两个端点绘制多边形。
