内滑塊
        内滑塊一般應用於成品的内表面有倒勾而且不便使用斜銷成型的情況，(如下圖所示) 該處成品上有一倒勾﹐若采用斜梢成形﹐則所需之斜梢頭部很尖﹐細長易折﹐故用內滑塊成形。所用兩楔塊一為防止由于注射壓力﹐而使滑塊晃動﹐影響成形及成形品的質量。另一個是為了防止由于注射壓力﹐使撥塊受到較大的彎距力作用而折斷。

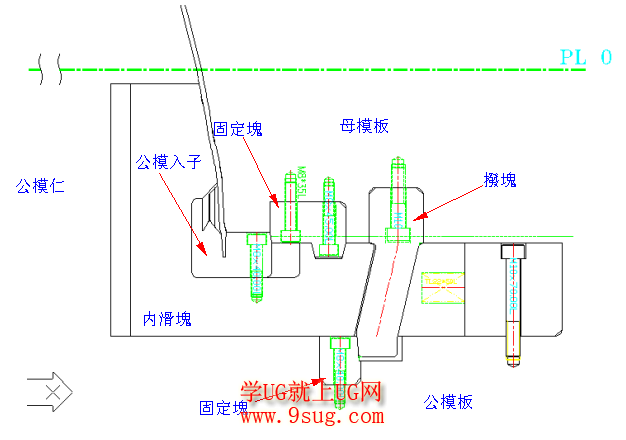

1、内滑块结构讲解

内滑块

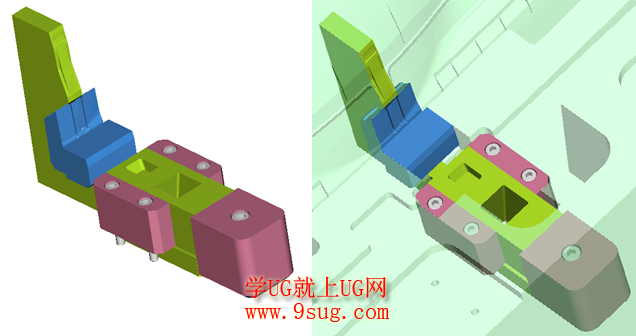

2、内滑块模具3D结构图

内行位
