跑马场效应(The racetrack Effect)
定义：

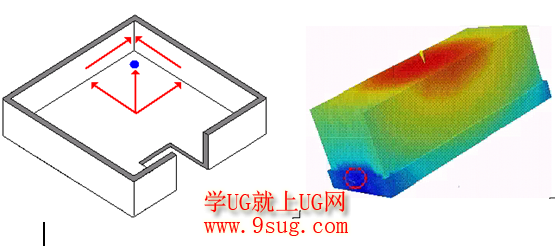

        跑马场效应发生时，在模穴中厚度小的区域尚未充填完成而厚度大的区域已经领先充填完成。塑料的流动路径(红色箭头)从侧边将空气包在里面(蓝色圆点)。
注意： 厚度大的区域对塑料流动产生的阻力比厚度小的区域小。

跑马场效应的产生：
        跑马场效应会指出流动不平衡，因而产生不必要的熔接线及气孔。在下面的图标中表明产品的侧边设计的厚度较大。

如何改善：
        产品的厚度差异过大会产生问题，但有时候必须以设计的观点来看待这些问题。在先前的例子，跑马场效应并不是因侧边过厚而产生的，根本的问题在于流动的不平衡。假如塑料同时到达侧边的各部份的话，跑马场效应将不会发生。

        如上图，流动路径1比流动路径2短，然而，我们将流动路径2稍微加厚或将流动路径1变薄，使塑料同时到达侧边的各部份，即使其达到流动平衡。
        在上面的范例中，产品是对称的，发生跑马场效应比较好解决。若在复杂的产品中要解决问题，有时除了改变肉厚度外，也许还要移动浇口位置，或使用多点进浇。
