UG变化倒圆角实例练习(附有prt图)

[复制链接]
UG论坛发表于 2014-6-23 17:10:39 | 显示全部楼层 |阅读模式
说起UG软件中的变化倒圆角,其作用还真的不小;变换倒圆角是UG圆角命令中的一个子命令,设计师可以根据自己的需要为所要倒变化R角的边来增加点,然后在这点的位置给予不同的半径;

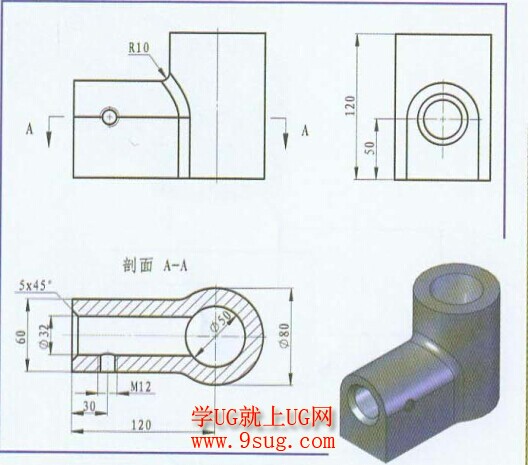

变化倒圆角

变化倒圆角

上图中的R角,如果直接倒就达不到图上的效果,必须使用变化倒R角,如果你是使用的UG9.0软件,可以直接下载下面的prt文档,如不是就不能打开,请按上图直接绘制吧。

prt下载: ug变换倒圆角案例.rar (77.08 KB, 下载次数: 11)
