Moldflow 分析报告-对流变的影响

这次的分析是研究流道和冷却系统的改变对注射成型的影响，也就是说：在设定注射材料等参数一定的情况下，改变流道和冷却系统形成不同的注射成型方案，通过比较不同方案产生的流变、冷却和翘曲情况，分析流道和冷却系统对成型结果的影响。从而得到具有最佳的流道和冷却系统的注射成型方案。
对流变的影响

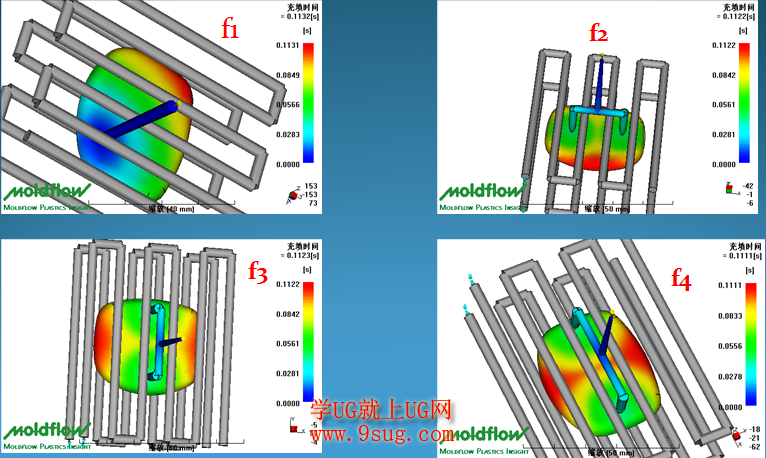

充填时间



通过比较采用双浇口比单交口具有更高的效率

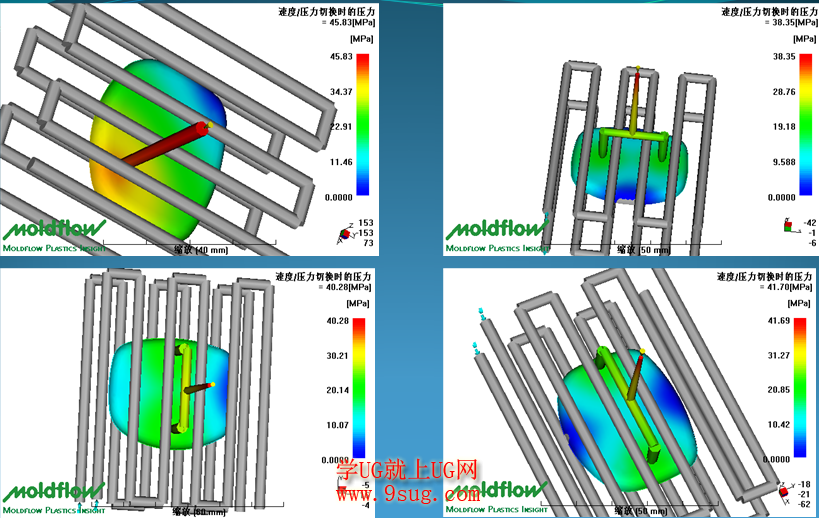

2、速度/压力切换时的压力



双浇口比单浇口具有更低的压力；同为双浇口，浇口在窄向布置时压力更小。

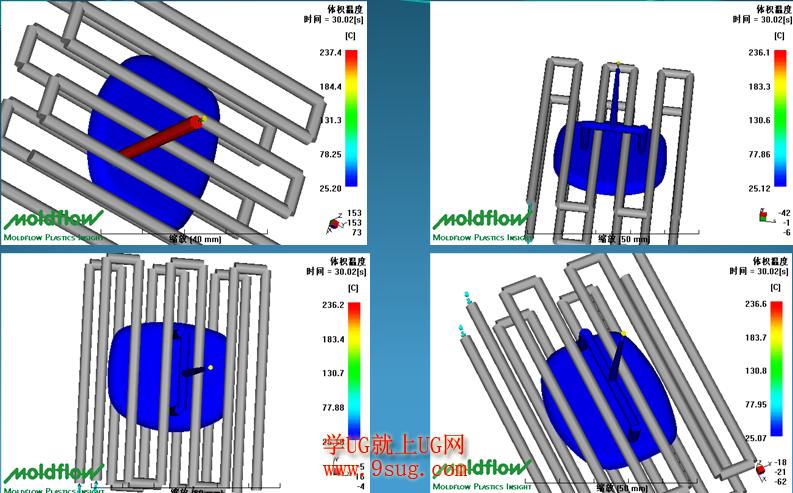

3、体积温度


采用单双浇道对制品没影响。


4、剪切速率，体积



5、注射位置处的压力：XY图


设定注射压力和保压时间相同，所以XY相图同。

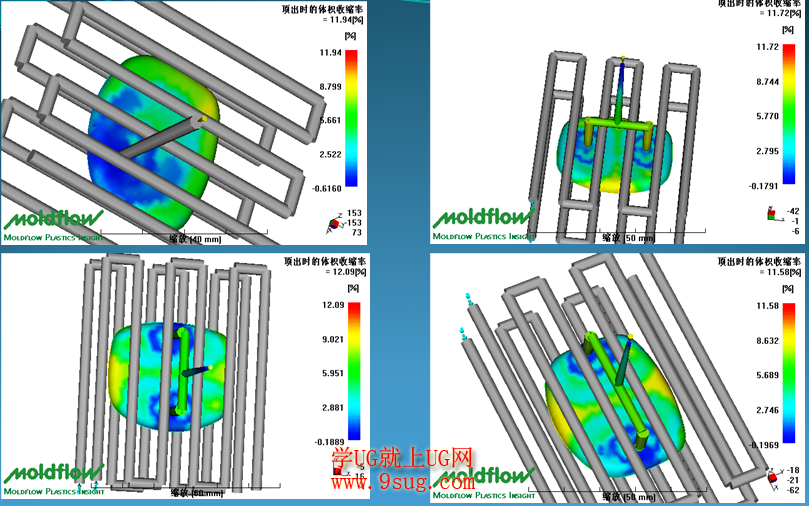

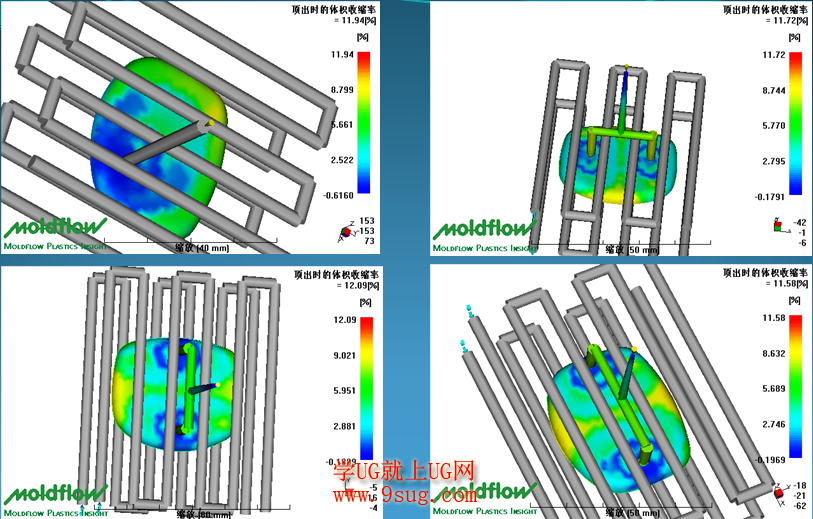

6、顶出时体积收缩率


双浇口体积收缩对称布置，单浇口不均匀。

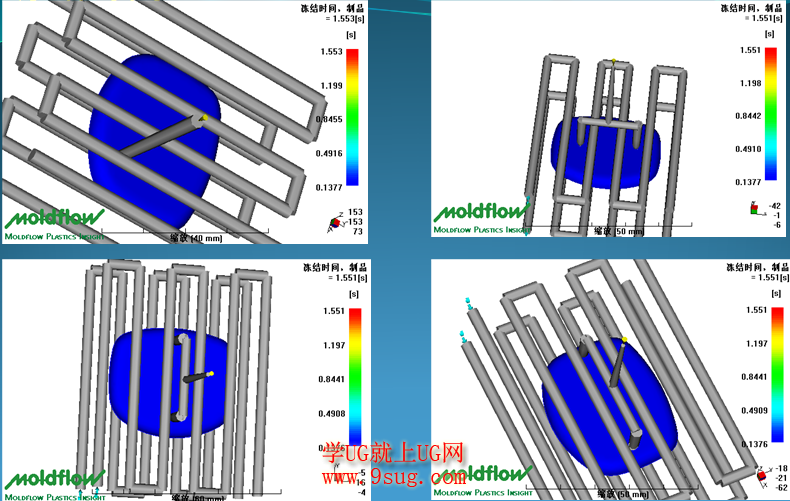

7、冻结时间

浇道对冻结时间无影响。


8、冻结层因子

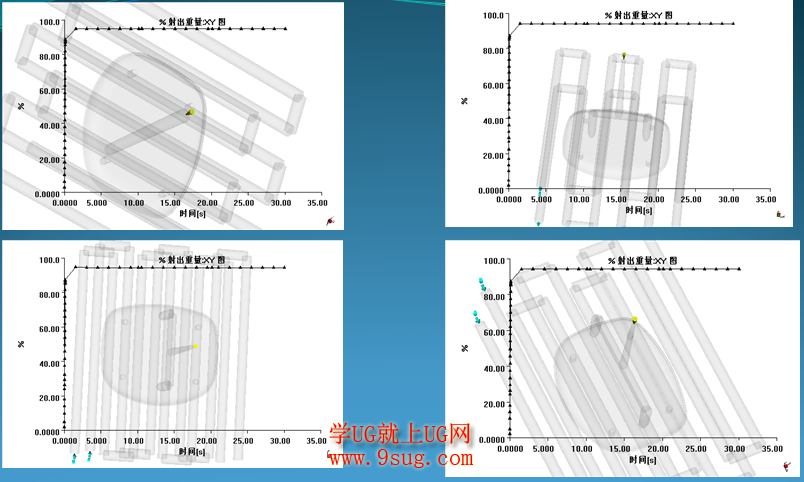

9、射出重量XY图


无影响

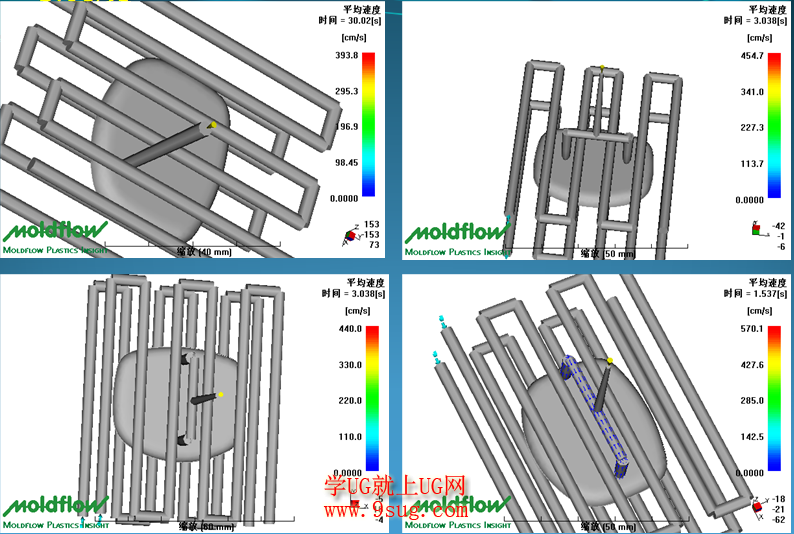

10、平均速度


无影响

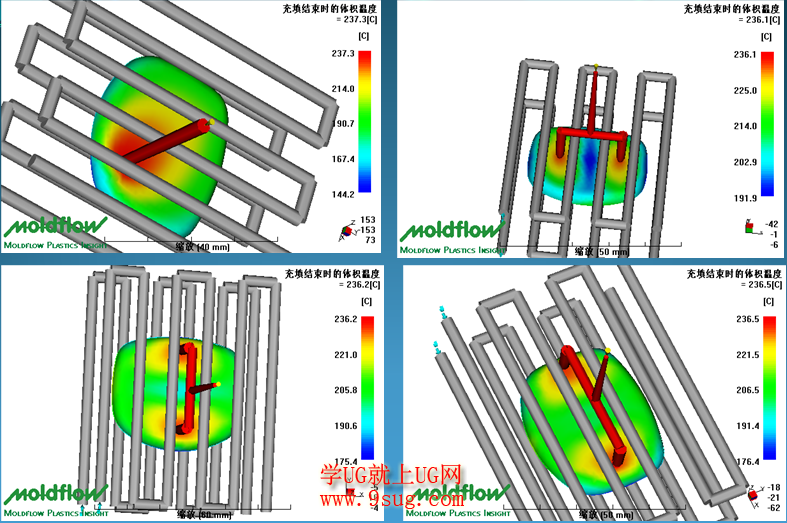

11、充填结束时的体积温度


双浇口温度低于单浇口，x向布置的冷却系统优于y向布置的。

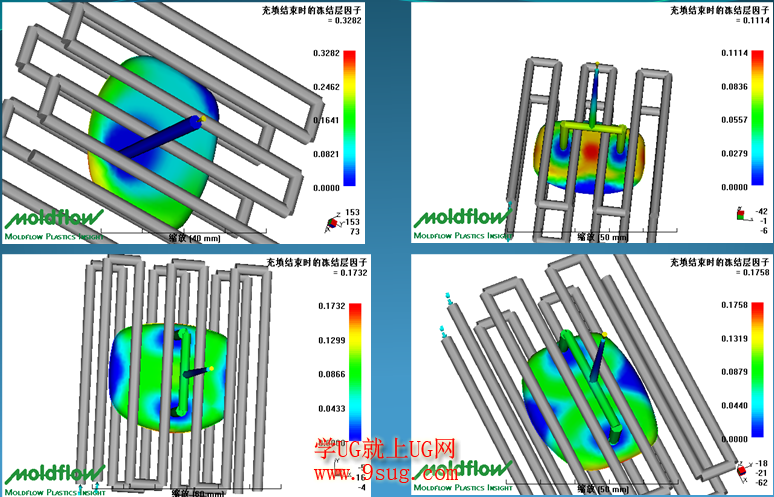

12、充填结束时的冻结层因子

双浇道的优于单浇道，冷却系统y向优于x向。

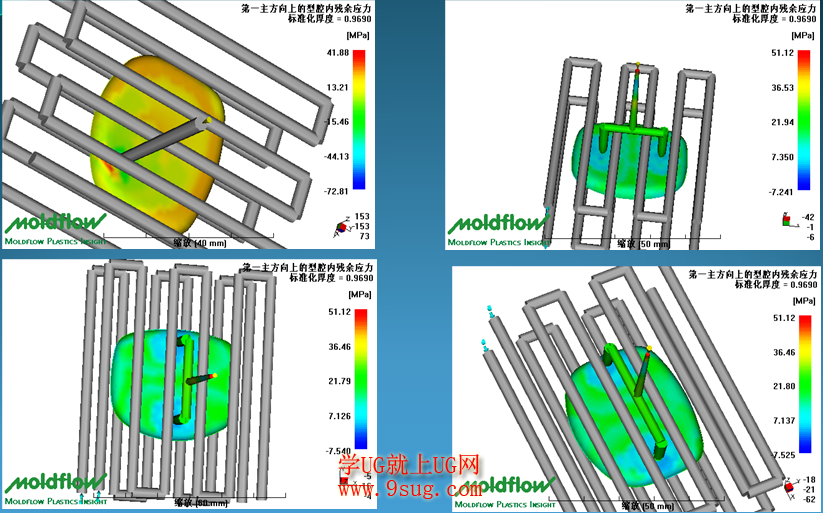

13、第一主方向上的型腔內残余应力

双浇道內残余应力小于单浇道的，且对称布置，可消除应力。

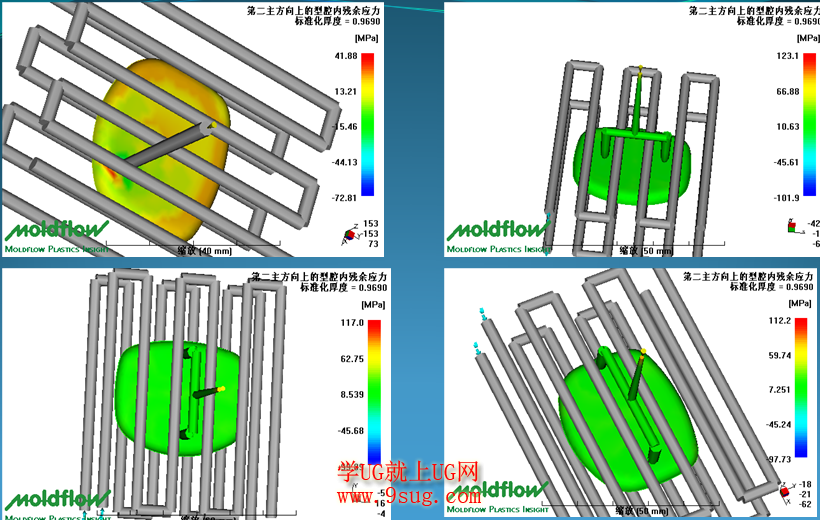

14、第二主方向上的型腔內残余应力

双浇道第二主方向內残余应力小于单浇道的且对称布置，可消除应力

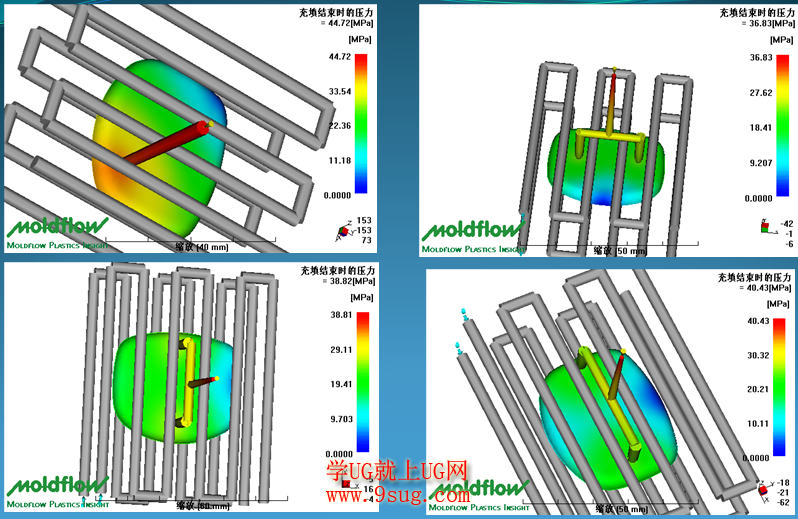

15、充填结束时的压力


双浇道压力分布更均匀且压力小。


19、推荐的螺杆转速：XY图


20、体积收缩率

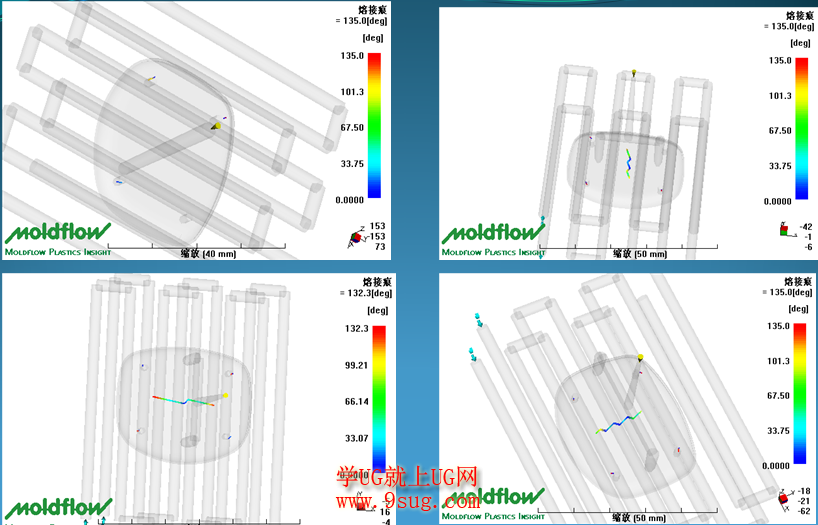

21、接痕位置

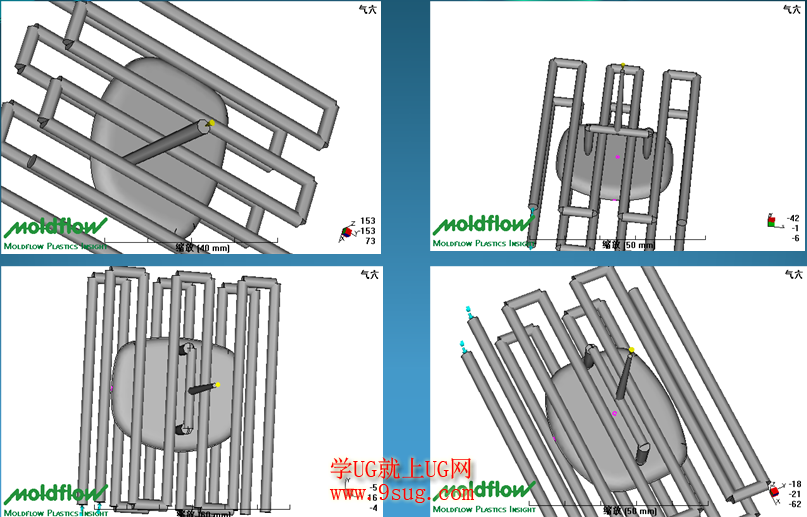

22、气穴位置
