STP（垃圾钉）设计要求及技术规范

STP配置要求

        模具无论大小，都会设计垃圾钉，小小的一颗垃圾钉（英文缩写成STP）在模具上却起着很大的作用，下面就为模具爱好者详细介绍下。
一‧STP的作用。

        1. 減少頂出板與下固定板接觸面積，易條整頂出板平面度。

        2. 防止頂出板與下固定板直接接觸。

二‧STP材質-----S45C，熱處理HRC40°~45°

三‧STP規格(超連結)。

四‧STP位置的確定。

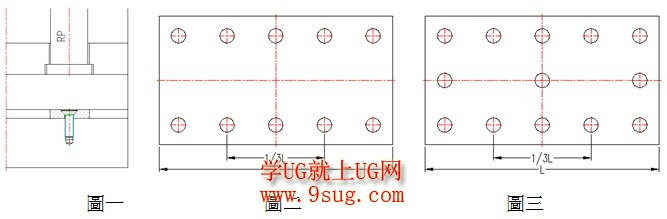

        1. 回位梢(RP)下必裝STP，因受力最大，防止變形。(如圖一)：

        2. STP避免與其它零件干涉，如SP、EGP、K.0孔及頂管。

五‧STP數量的確定。(如圖二)：

垃圾钉

L長度	數量
L<200	4支
200<L<400	6支
400<L	8支以上

        注：大型模具需在中間加STP，以增加下頂出板的支點，防止頂板變形。(如圖三)

六‧STP安裝形式。(如下圖)：

STP

        上图是两种标准垃圾钉设计方式，第一种易取下，可 單獨加工，大型模具建義使用此STP ；第二种        不易取下，一般用在小型模具中可整體加工。
