数控铣床的主要功能和加工范围以及编程要点

2．数控铣床的主要功能和加工范围

（1）点定位

        点定位提供了机床钻孔、扩孔、镗孔和铰孔等加工能力。在孔加工中，一般会将典型的加工方式编制为固定的程序——称为固定循环，方便常用孔加工方法的使用。

（2）连续轮廓控制

        常见的数控系统均提供直线和圆弧插补，高档的数控系统还提供螺旋插补和样条插补，这样就可以使刀具沿着连续轨迹运动，加工出需要的形状。连续轮廓控制为机床提供了轮廓、箱体和曲面腔体等零件的加工。

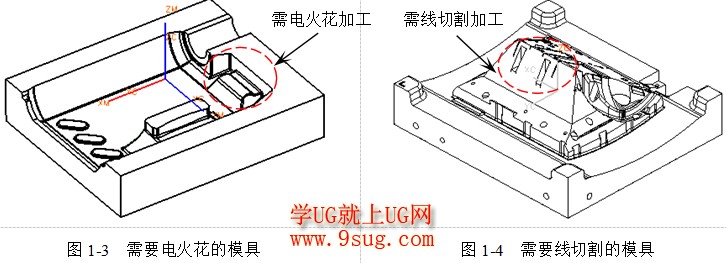

        如图1-3所示的模具型腔是利用3轴联动数控铣加工的典型零件。但并非所有的模具都能由数控铣直接完全加工出来。如图1-4所示的模具型腔的指示部位，由于刀具的限制用数控铣无法加工，还需要使用电火花机或者线切割机加工。

火花机加工

    很多数控编程初学者认为无须了解火花机或线切割机，这种想法是非常错误的。因为只有非常清楚地了解了电火花机和线切割机的加工工艺知识，才能编写出合理刀路，提高生产效率和减少错误。

（3）刀具补偿

      利用刀具补偿功能，可以简化数控程序编制和提供误差补偿等。

3．数控铣床编程要点

（1）设置编程坐标系

    编程坐标系的位置以方便对刀为原则，毛坯上的任何位置均可。

（2）设置安全高度

    安全高度一定要高过装夹待加工工件的夹具高度，但也不应太高，以免浪费时间。

（3）刀具的选择

    在型腔尺寸允许的情况下尽可能选择直径较大及长度较短的刀具；优先选择镶嵌式刀具，对于精度要求高的部位可以考虑使用整体式合金刀具；尽量少用白钢刀具（因为白钢刀具磨损快，换刀的时间浪费严重，得不偿失）；对于很小的刀具才能加工到的区域应该考虑使用电火花机或者线切割机加工。

（4）加工模型的准备

    设置合适的编程坐标系，创建毛坯，修补切削不到的区域（例如，很小的孔和腔、没有圆角的异型孔等）。
