一朵花形，一款不简单的模具（重点练习拆镶件）-04-30

模具结构：

模具结构

设计分析：

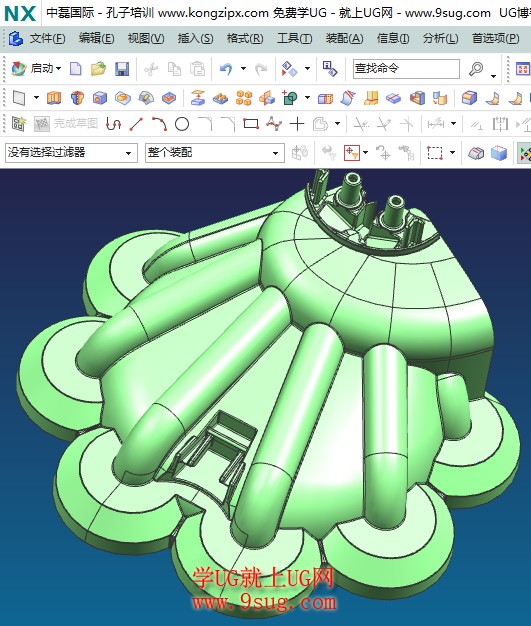

        对于带有行位的模具结构设计得多了，也就感觉没有什么技术含量了！今天的这款产品是一个花形零件，除了带有一正一斜两个行位之外，我们把今天的练习重点放在拆镶件上面，设计时请注意参考模具设计结构图。

前模

分    享：UG论坛

来    源：就上UG官网发布

格    式：X-T文件

下    载： zlgj-04-30空子培训www.kongzipx.com.zip (2.18 MB, 下载次数: 41)

2014-4-30 20:45 上传

点击文件名下载附件
孔子培训

后模

分模讲解：
        这个零件模具结构有点复杂，其内部的骨位比较深，需要拆成镶件，由于其表面如花形，镶件也不好设计；柱子又比较深，需要设计成司筒顶出形式；虽然每个人的思路不同，但我们的目的都是设计出合理的模具。
