锁模力与射出容量的闗系及加工等级所得之表面精糙度

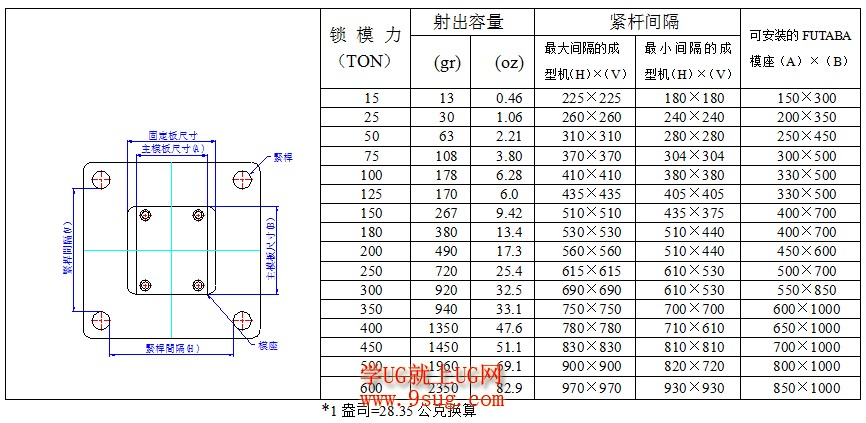

锁模力与射出容量的闗系〔参考值〕

射出成型

各种加工等级所得之表面粗糙度

表面情况	基准长度 L（mm）	说               明	表面粗糙度（um）
			Rmax	Rz	Ru
超光面	0.08	以超光制加工方法，加工所得之表面，其加工 面光滑如镜面。	0.040s 0.050s 0.063s 0.080s 0.100s 0.125s 0.20s. 0.25s 0.32s 0.40s 0.50s 0.63s	0.040z 0.050z 0.063z 0.080z 0.100z 0.125z 0.20z. 0.25z 0.32z 0.40z 0.50z 0.63z	0.010a 0.012a 0.016a 0.020a 0.025a 0.032a 0.050a 0.063a 0.080a 0.100a 0.125a 0.160a
	0.25		0.80s	080z	0.20a
精削面	0.8	车；铣；磨光；搪光，研光；擦光；拋光或扩 铰；搪等有屑切削加工法；表面几乎无法以触 觉或视觉分辨出加工之刀痕。	1.0s 1.6s 2.0s 2.5s 3.2s 4.0s 5.0s 6.3s	1.0z 1.6z 2.0z 2.5z 3.2z 4.0z 5.0z 6.3z	0.25a 0.32a 0.50a 0.63a 0.80a 1.00a 1.25a 1.60a
细削面	2.5	车；铣；刨；磨；钻；搪；铰或锉等有屑切削加工以触觉试之；似甚光滑，但视觉分辨出有模糊之刀痕。	8.0s 10.0s 12.5s 16s 20s 25s	8.0z 10.0z 12.5z 16z 20z 25z	2.0a 2.5a 3.2a 4.0a 5.0a 6.3a
粗削面	8	车；铣；刨；磨；钻；搪铰或锉等有屑切削加工所得之表面，触觉及视觉分辨出明显之刀痕。	32s 40s 50s 63s 80s 100s	32z 40z 50z 63z 80z 100z	8.0a 10.0a 12.5a 16.0a 20a 25a
光胚面	不予规定	一般铸造；锻造；压铸；辊轧；气焰或电弧 切割等无屑加工方法所得之表面。	125s 160s 200s 250s 320s 400s 500s	125z 160z 200z 250z 320z 400z 500z	32a 40a 50a 63a 80a 100a 125a
