UG12.0加工倒斜角铣刀创建教程中磊教育，10个人中有9.9个人不会创建倒斜角刀具，不是因为这个命令有多难，主要是用的人少，今天，中磊教育就为大家讲解一下，如何在加工中自定义倒斜角刀；

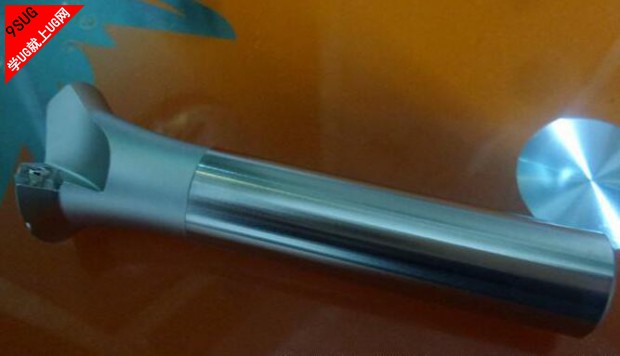

内外倒角刀

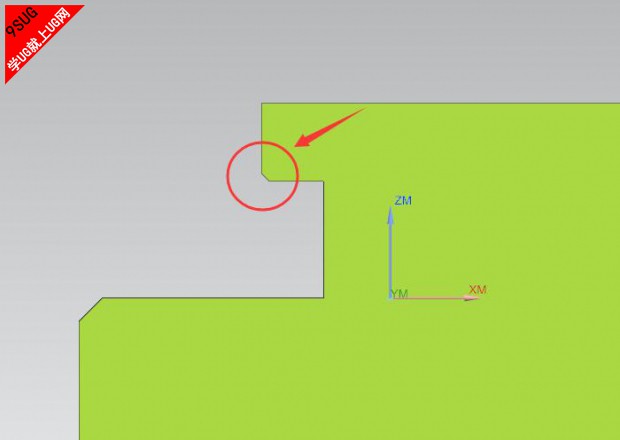

在没有创建UG12.0铣刀前，先来看看什么情况下要用到这类刀具；

UG编程

第一步：新建铣刀，选择用户自定义刀具；

UG编程教程

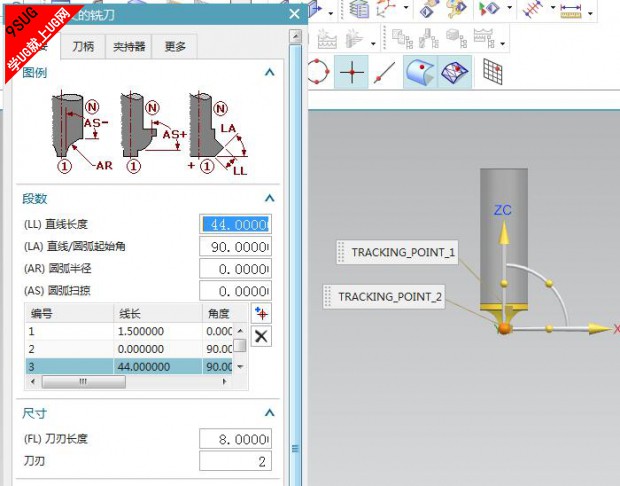

第二步：进入到铣刀创建面板下，其共有三种供大家选择，默认情况下，其刀具如下图；

UG编程培训

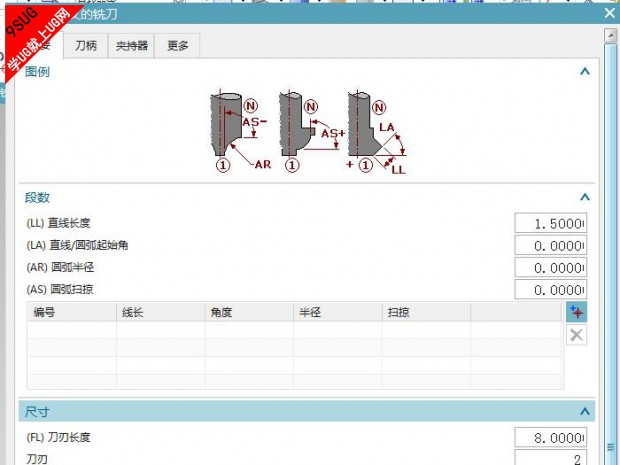

第三步：清除当前刀具创建的所有参数；

铣刀

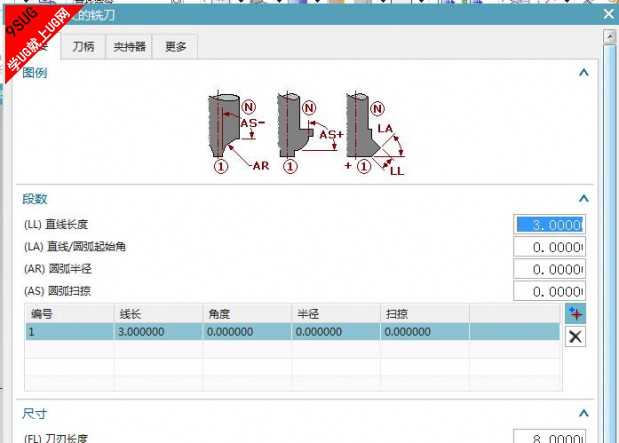

第四步：在铣刀创建对话框中，输入起始数值3mm;

CNC

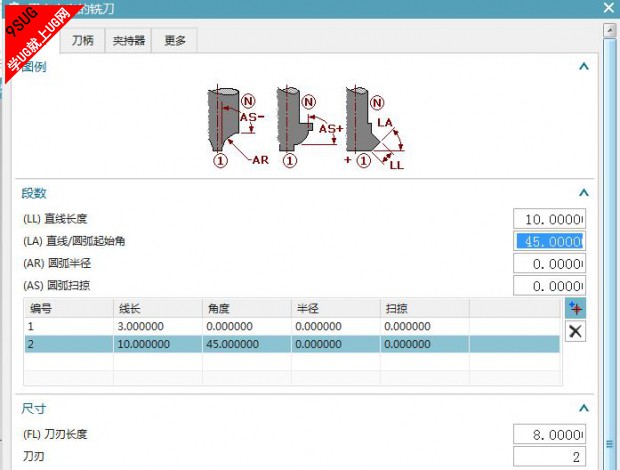

第五步：输入第2参数，直线长度10，角度45度；

学UG就上UG网

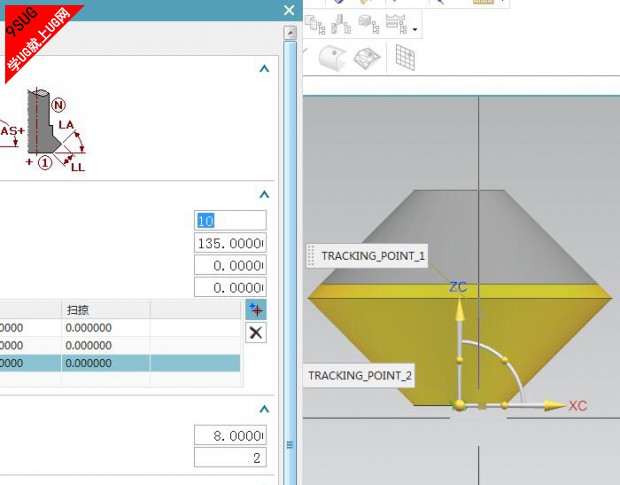

第六步：输入第3参数，直线长度为10，角度为135度，此时铣刀的预览已经显示出来了；

就上UG网学UG

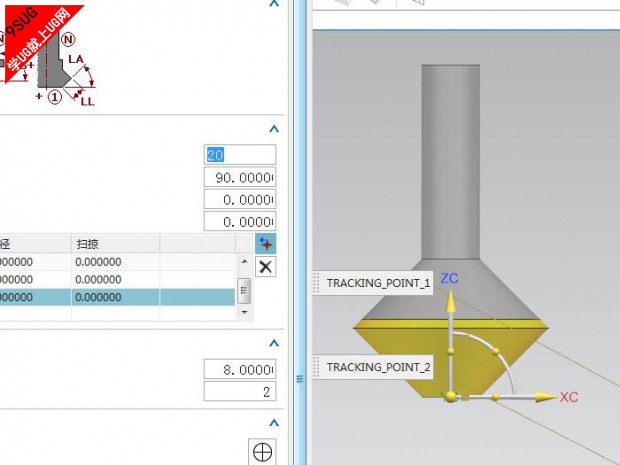

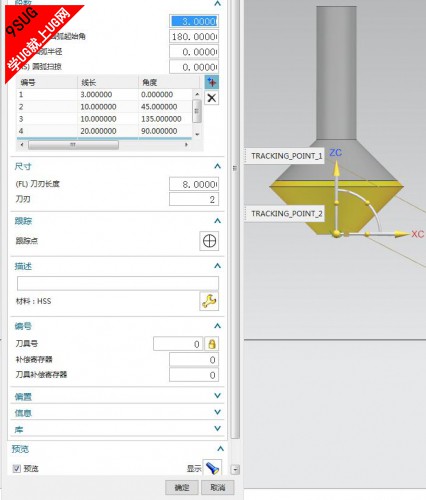

第七步：输入第4参数，直线20，角度90，此处为刀柄；

UG编程培训

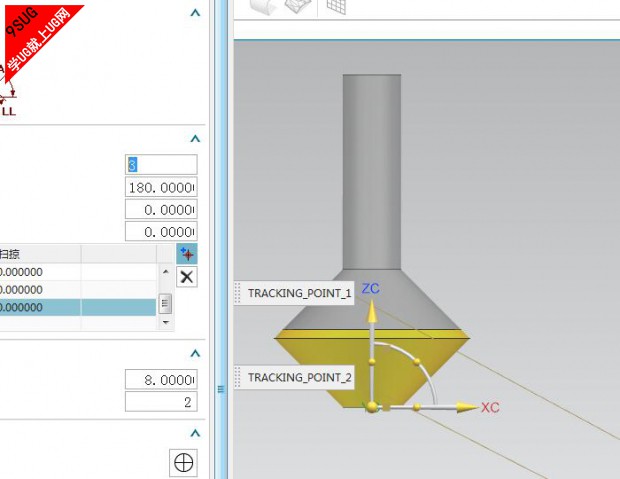

第八步：输入5参数，此处的参数不输入也可以，要是输入可以参数，直线为3，角度180；

模具培训

第九步：当所有的UG12.0加工参数都输入完成后，可以点确认了；

UG教程

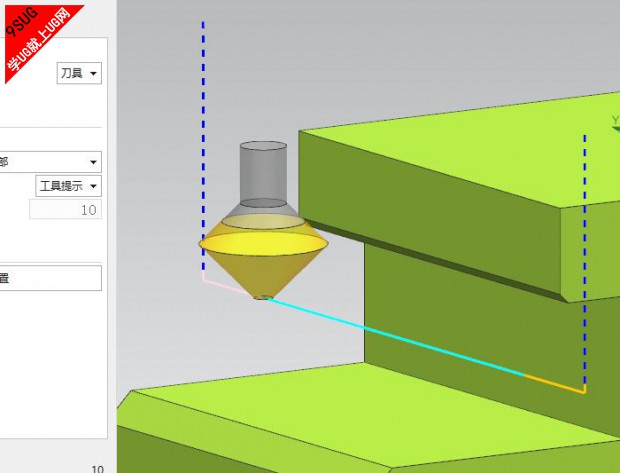

第十步：当创建程序时，要用此铣刀，直接调用即可。
