用UG绘制一个三维的支架底座来练习建模命令

学习目标
    1．学习特征尺寸阵列的操作方式。
    2．学习特征镜像的操作方式。
    2．学习基准平面、基准轴的创建方法。

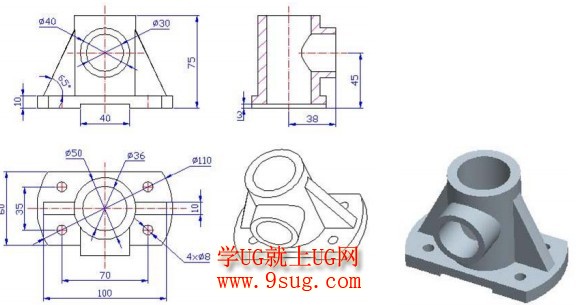

支座模型造型分析
    整个支座零件由底板、立柱、前凸、筋板四部分组成。底板有个槽，可以通过拉伸去除材料的方式来创建。底板上的孔可以通过拉伸方式来创建，也可以通过打孔方式来创建。

UG9.0图纸

华为网盘附件：
【华为网盘】 工程案例8_支座的三维数字化建模.rar
(2.18M)
