模具结构中火山口的作用及设计规范

模具火山口名称的由来及作用：
    在使用UG对一些电子产品做模具结构设计时，一般对于BOSS柱（也叫螺纹柱，用于前后壳打锁紧螺丝用）的根部会做点偷胶工艺，目的是为了防止BOSS柱底部在生产时因胶位过厚而产生的缩水，有经验 的UG模具设计师及模具制造师付把模具上偷胶结构叫做火山口，因为其类似火山的形状而得名。

模具火山口

模具火山口的设计规范：

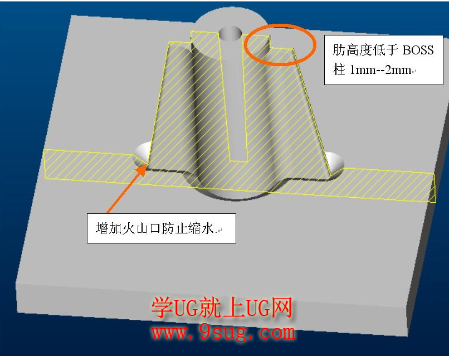

    UG设计者在设计模具火山口结构时，也不能单单为了防止缩水而把这个火山口设计的很高，如果减胶过多，生产中会出现模印，同样会造成产品不良。（模印是由于产品胶位太薄而造成的塑料制品表面发亮；缩水是指由于产品过厚而造成的产品表面凹陷）。如下图模具火山口所示，UG模具设计时需要考虑产品的胶厚以及柱子的走私。对于1.5mm左右的胶厚，其模具火山口的高度大约是其一半，至于直径，比柱子大2-5mm即可。

火山口设计

谈谈模具火山口：
    在我们了解到模具的火山口以后，并不是说所有的BOSS柱都需要设计这个结构，具体的使用情况需要由设计师自己把握，尽量的作出一个合理的模具设计结构!
