工作中遇到不能倒圆角的图形该如何处理

    今天为大家分享的是一个不能倒圆角的经验，早上有一个UG论坛网友询问我一个不能对零件进行倒圆角的例子，虽然你不一定会遇到这样的图形，但你也许会遇到类似的情况，多一条经验就能多一种解决UG绘图的方法。

ug网

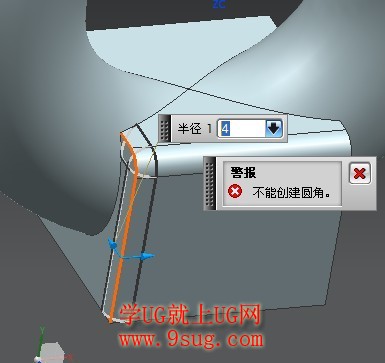

    上图就是不能成功倒圆角的边，也许有NX设计师会认为，是不是圆角的半径过大呢，改小半径难道也不行吗？是的，本图无论你改多小，就是不能倒圆角。

就上UG网

    经过分析，问题就出现在四方体与圆环相切的面上，上图红框所示的部分，如果你一定想把此边倒该怎么办呢？

9SUG

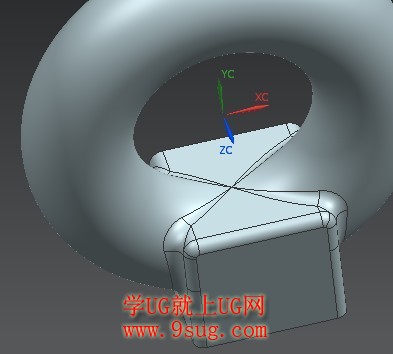

    遇到这类问题，可以换一种思绪来进行，以坐标的中心，用分割体给切开，只保留一半，再来倒圆角，可以看到就成功了。再通过镜像体把另一部分给镜像出来，用布运算再求和，最终效果如下图。

ug倒圆角

分享：
    在用UG设计图形时，当一种方法行不通时，需要我们转换不同的思维来找到解决方案。
不能倒圆角案例.rar (9.2 KB, 下载次数: 1)

2013-8-20 10:54 上传

点击文件名下载附件
