creo2.0草图绘制前的各项预设置（八）

      creo2.0草图绘制前的各项预设置主要从设置栅格的间距、草绘区的快速调整、草绘选项设置进行讲解，通过这三项的设置，可以让用户掌握草图中基础设置的技巧。

1：设置栅格间距
        步骤1：新建一个creo2.0草绘文件，在草绘选项中单击栅格按按钮。

就上ug网

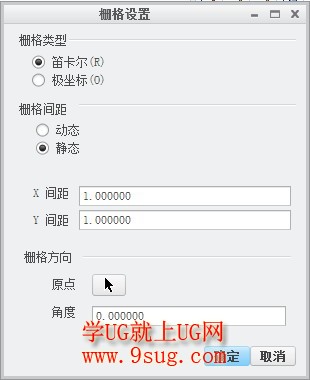

       步骤2：在弹出的栅格参数对话框中选中静态，可以更改X轴与Y轴的间距。

就上ug网

      步骤3：在视图工具栏上单击栅格，在弹出的下拉菜单中，在显示栅格前点一下，栅格即可显示出来，如图中显示的由一点点组成的线。

就上ug网

2：草绘区域的快速
        在点了creo2.0显示栅格后，如果还看不到，说明栅格太密，可以缩放草绘绘图窗口。操作鼠标的中键，向前可以缩小图形，向下可以放大图形。

3：草绘首选项设置：
       在文件下拉菜单中选择 选项，即可进入到creo parametric 对话框，在切换到草绘器中，可以对creo草绘的首选项进行设置。

9sug

经验之谈：
        creo2.0的草绘首选项包括草绘工具条中对命令的预设置，像首选项设置这样的功能，不常操作，用户只要对此练习设置一遍即可，由于不同的用户绘图的思绪不同，每个用户都可根据自己的需要来设置。
