ugnx8.5钣金模块首选项预设置（5）

        为了提高ug设计师钣金件的设计效率以及钣金件在设计完成后能顺利的加工和展开，ugnx8.5为用户提供了一些参数的预设置。这此参数的预设置包括全程参数预设置、钣金材料预设置等，对这些参数预设置成功后，在创建钣金特征时就可以直接应用所设置的尺寸值，即实现了特征尺寸的参数化。

全局参数设置：
        全局参数是用来设置钣金件设计中的钣金厚度、折弯半径、折弯角度、折弯展开计算公式等参数。对这些进行设置，有利于钣金件修改和展开，钣金件的不同，对全局参数的设置也可以不同。

       操作1：新建一个ugnx8.5钣金模型，点击菜单栏中的首选项－NX钣金，如图－1所示：

就上ug网

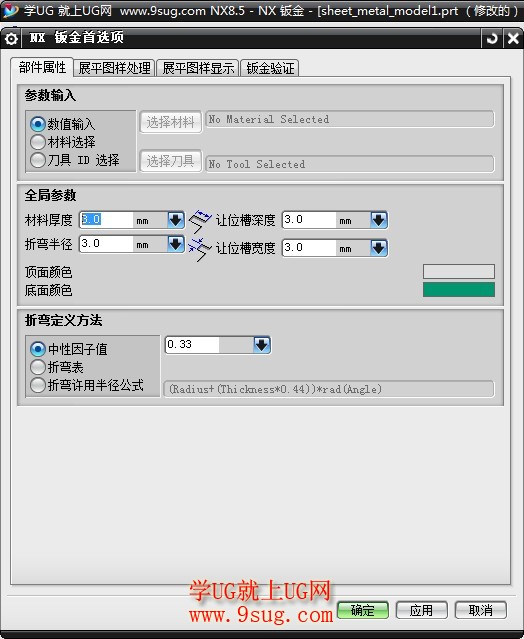

       操作2：此时点击上图中的NX钣金，将进入NX钣金首选项。如图－2所示：

就上ug网

        操作3：设置全局厚度，在部件属性下拉菜单下，找到全局参数设置，在此对话框中有材料厚度、折弯半径等，在这些选项中输入用户想要的尺寸后，以后用户在使用ugnx8.5创建钣金件时，其材料的厚度、折弯半径都是用户所设置的尺寸。如上图－2.

        操作4：展平图样设置，在拐角处理选项中可以设置内、外拐角的处理方式，如下图－3所示。

就上ug网

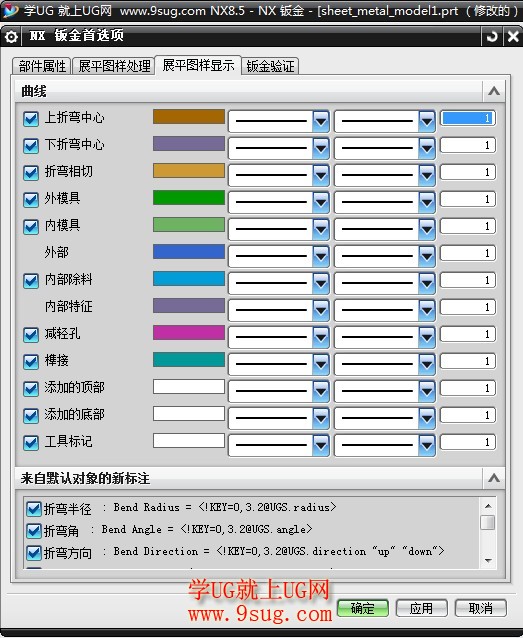

       操作5：展开图样显示，此选项是用来设置钣金折弯过种中的各位置的曲线颜色，如无特别的要求，建议直接使用默认的即可，如下图－4所示。

就上ug网

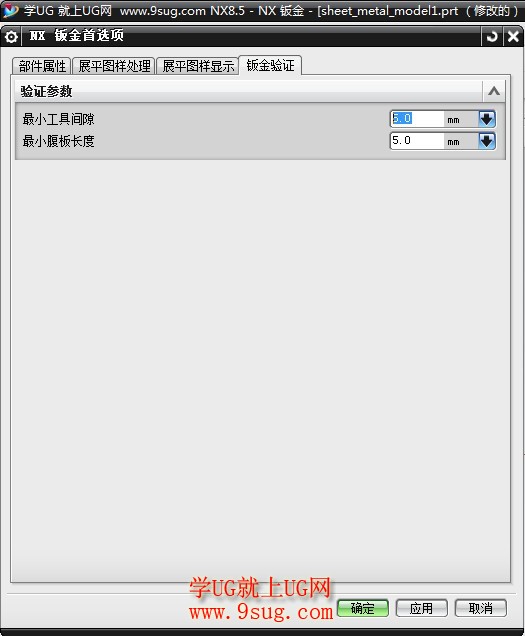

       操作6：钣金验证，在验证参数选面，有最小工具间隙和最小腹板长度，其参数需要时用户就自己设置，不需要就按默认，如下图－5所示。

就上ug网

经验之谈：
       ugnx8.5钣金首选项预设置完成后，可以提高用户的工作效率，我个人在用设置这些时，只更改了材料的默认厚度，（一般钣金的常规厚度为1mm,这个厚度是我司所用的材质，此厚度只做参考）但但这一项就结省了我不少时间，像其它不固定的参数，可以在创建钣金时，手动更改。

      本ug8.5钣金教程由学ug就上ug网原创，转载请注明。
