creo2.0草绘模块草绘工具栏各个指令介绍（七）

       用户在进入creo2.0草绘模块以后，在绘图窗口的上方有很多的草绘工具条，在没有使用这些工具绘制图形以前，先为朋友们讲解下这些工具栏各个指令的定义，以便用户更好的操作creo2.0草绘工具。

9sug网

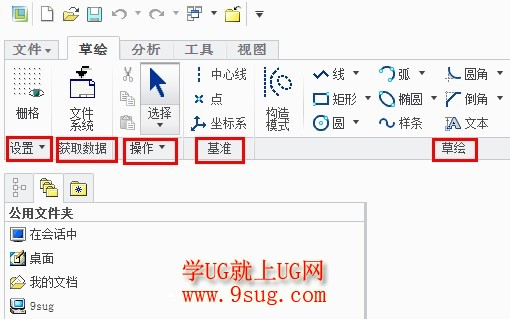

       如上图－1所示：红框内有5个指令，它们分别为：设置、获取数据、操作、基准，在含有三角符号的指令下还有下拉命令，用户可根据需要来操作。
       设置：设置草绘栅格的属性、图元线条样式等。

       获取数据：导入外部的草绘数据，比如用户使用cad等绘图软件所画的图形。

       操作：对草图进行复制、粘贴、剪切、删除、切换图元构造以及转换尺寸等。

       基准：绘制基准中心线、基准点、基准坐标系等。

9sug网

在上图-2中，有编辑、约束、尺寸、检查等四个指令，它们的定义如下：

       编辑：对图元进行镜像、修剪、分割草图，调整草图比例和修改尺寸值。

      约束：为用户所绘制的图元增添约束，比如让一直线和两圆相切。

      尺寸：给画好的直线、圆、长方形等图形添加尺寸，没有尺寸的图形不能叫做图纸，不能去加工。

      检查：检查图元中开放的端点、重复图元和封闭环等。

经验分享：
       creo2.0草绘指令介绍是非常重要的，用户必须了解这些指令的意思。重要不是要求用户必须会使用，至少当你使用某一个指令时，得知道用户所用的指令在那一个工具栏下面，如果用户都不知道这些指令下面的工具，那么如何来使用它们呢？对于本节中的教程，可以打开creo2.0软件，并对照此本文的指令解释进行默记。
