caxa2013按指定的参数生成齿轮图形

概述：
       齿轮是机械零件中，一个常用的转动零件，caxa2013机械版非常符合设计师的要求，增加了快速绘制齿轮的命令，当用户使用此命令时，只需要按给定的参数生成整个齿轮或生成给定个数的齿形就可以了。

命令操作：

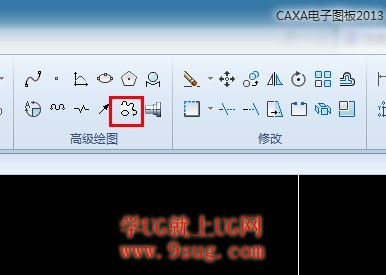

     （1）单击【绘图工具Ⅱ】工具栏中的       按钮或选择【绘图】→【齿形】菜单命令启动命令，系统弹出【渐开线齿轮齿形参数】对话框。

caxa学习就上ug网

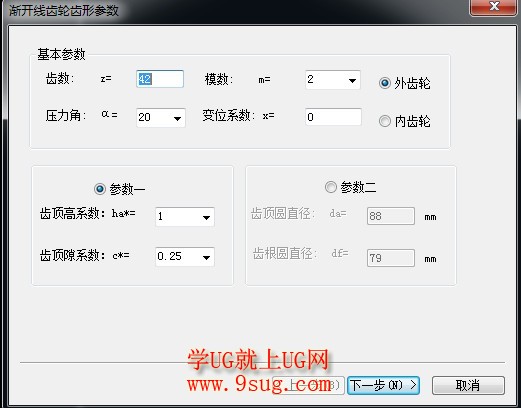

    （2）在对话框中可设置齿轮的齿数、模数、压力角、变位系数等。

caxa学习就上ug网

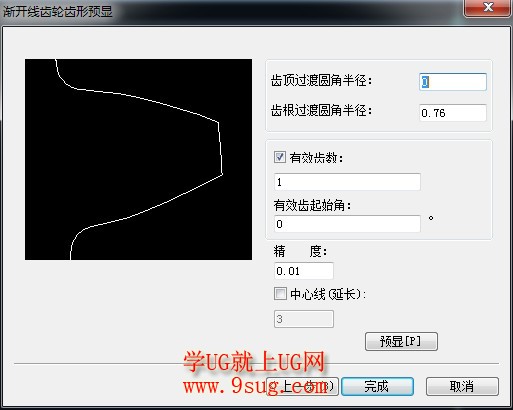

     （3）单击[下一步]按钮，系统弹出【渐开线齿轮齿形预显】对话框。用户可设置齿形的齿顶过渡圆角半径、齿根过渡圆角半径及齿形的精度等。

caxa学习就上ug网

     （4）单击[完成]按钮，对话框消失。齿轮

     （5）按照系统提示，给出齿轮的定位点即可画出齿形或完整。
