自NX11.0之后，UG软件加工模块中的打孔程序就处于隐藏状态，很多UG编程用户还以为NX取消了钻孔功能呢，其实不然，我们只需要稍麻烦一点就可以解决drill程序的使用；

UG编程培训

初次安装UG12.0软件后，从建模切换到加工下；

UG编程

在默认的程序组上单击右键，弹出快捷对话框－插入－程序界面；

打孔程序

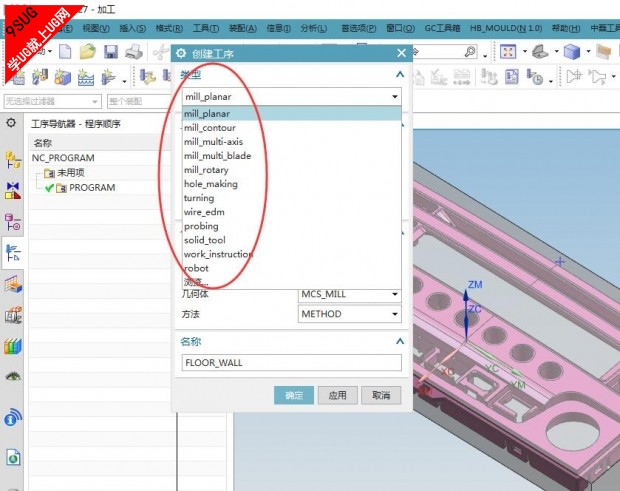

在创建UG12.0加工工序中，看不到有钻孔（drill）程序；这是为什么呢，难道是UG软件越更新越落后了么，其实不是，需要从CAM加工模板中，通过设置才能把其钻孔功能调出来；

钻孔加工

在桌面NX12.0启动图标上右键，进入属性界面；

UG12.0

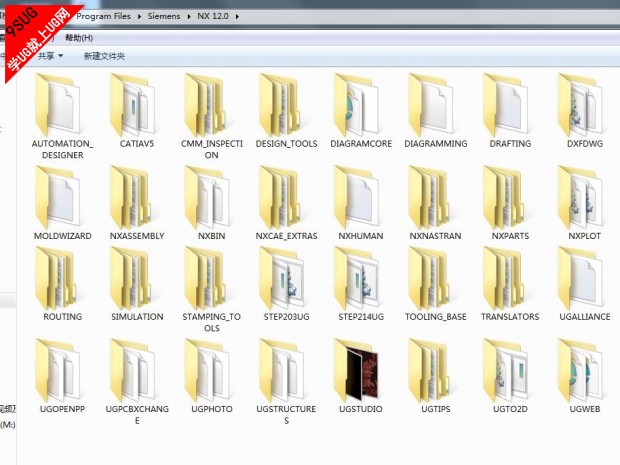

打开UG12.0文件的起始位置，此位置是你NX软件的安装目录位置；

UG模板路径

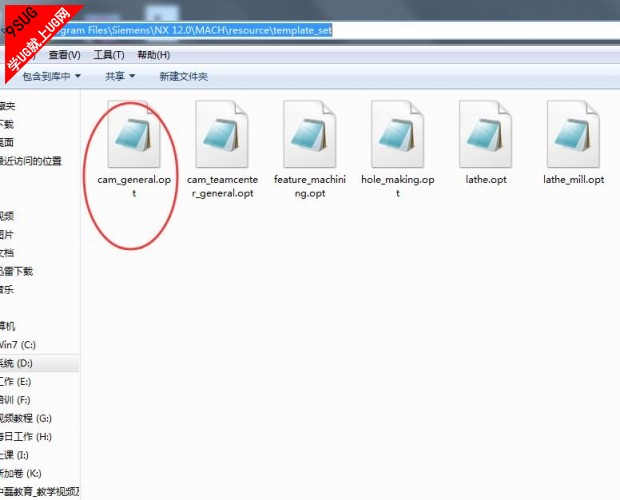

请按下述路径找寻UG编程模板名称－cam_general.opt；

CNC加工

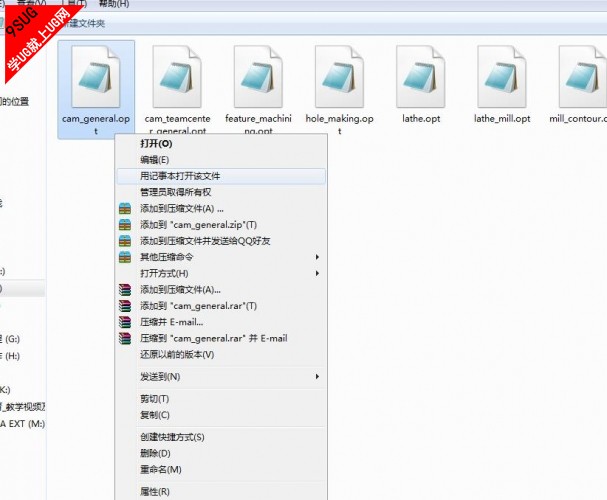

以记事本的方法打开cam_general.opt文件；

钻孔

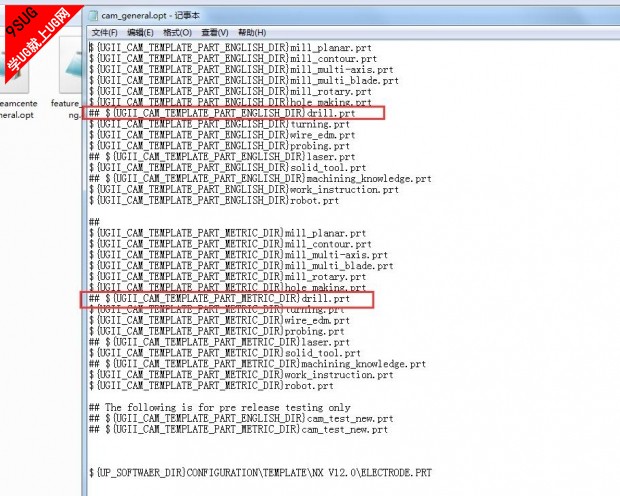

删除“${UGII_CAM_TEMPLATE_PART_ENGLISH_DIR}drill.prt”文件前的#号字符，然后保存；

DRILL

再次进入UG12.0加工中，然后新建加工工序，此时就会看到UG12.0打孔程序了，接下来你就可以使用此孔功能进行钻孔、打点的UG编程了；
