UG编程

第2章 NX编程基础

---

生成数控程序的一般步骤

操作导航器的应用
创建刀具创建几何体
创建程序组

创建方法

刀具路径验证后处理

选择加工模块进入加工环境

在NX中进行数控编程，首先要进入加工模块，并且需要进行加工环境的初始化设置。通过加工环境设置，来选择编程模板。

UG编程刀具

进入加工模块

---

功能：从建模模块或者其他模块进入加工模块。

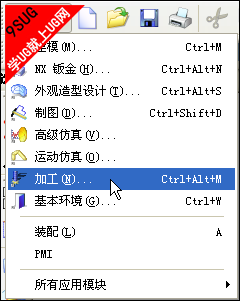

应用：在标准工具条的选择"起始"按钮，在下拉选项中选择“加工”以进入加工模块。

可以使用快捷键（Ctrl+Alt+M）进入加工模块。

选择加工模块进入加工环境

加工环境设置

---

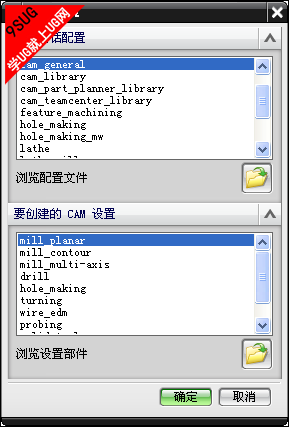

功能：为加工环境选择适用的机床与加工模板集。设置：进入加工模块时，系统会弹出加工环境对话框，如图2-2所示。选择CAM会话设置和CAM设置后点击“确定”选项调用加工配置进行加工环境的初始化设置。

UG加工教程

CAM会话设置用于选择加工所使用的机床类别。CAM设置是在制造方式中指定加工设定的默认值文件，也就是要选择一个加工模板集。

UG加工模板

CAM模块的工作界面

---

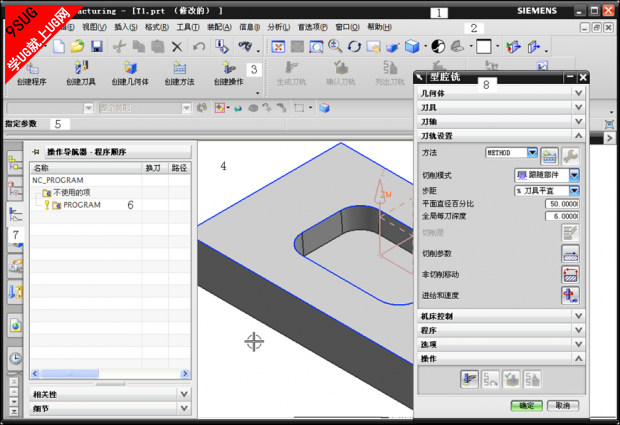

UGNX加工模块的工作界面如图2-4所示，与建模模块的工作界面基本相似。但也有其特有的部分，如操作导航器以及加工模块专用的工具条。

UG加工

NX CAM编程步骤

---

1．创建父组

在创建的父组中设置一些公用的选项，如程序组、方法组、刀具组与几何体组，创建父组后在创建操作中可以直接选择，则操作将继承父组中设置的参数。

2．创建操作

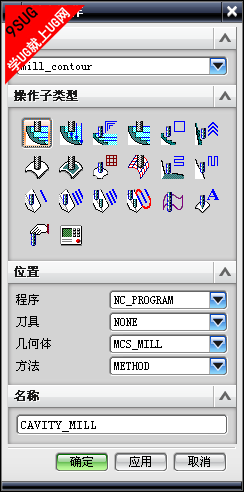

在创建操作前指定这个操作的类型，选择程序、几何体、刀具和方法位置组，并指定操作的名称，如图2-11所示。确定创建操作，打开操作对话框。

型腔铣
