用UG画天圆地方图，你能行不（附带了天圆地方绘制步骤）

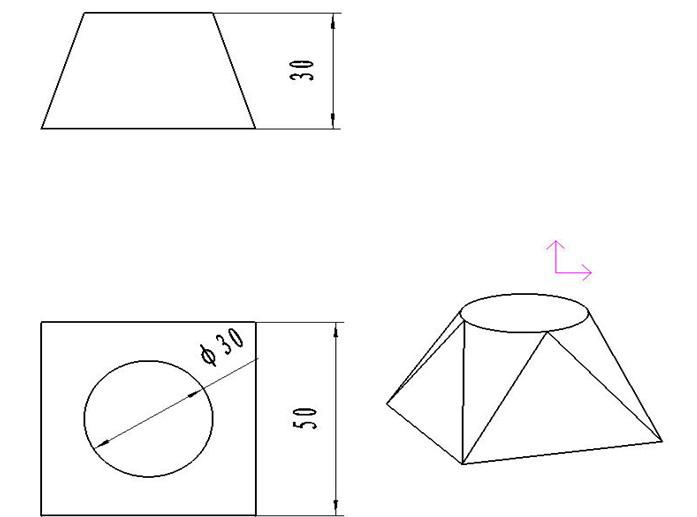

何为天圆地方：指的是上面是一个圆形的截面，而下面是一个方形截面，把这两个截面组合在一起，就是一个天圆地方图形，如图所示：

就上UG网

天圆地方画图步骤：
1：先绘制一个正方形截面，以正方形的截面基准平面为基准，创建一个距此基准为30的另一个基准！

2：在刚创建的基准平面上面，绘制一个圆形；切记，这一步绘制的圆形不能是一个整体，可以UG草绘中以正方形的四顶点来画直线，然后用曲线裁剪命令，剪去其它三段，只留一段，然后用NX曲线镜像的方法再得到其它3段；这样绘制的圆就是四段了，也可以画一整圆，再用曲线打断命令，把其分成四份；

3：当这些基本的曲线都完成后，就可以使用NX曲线网格命令来创建天圆地方了，快来试试吧！
