CAD一张图纸中的多个图形批量打印教程

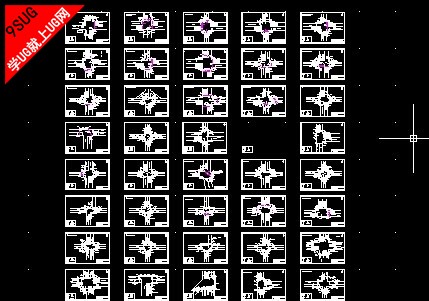

如图，一张图纸中有大量图形，图纸大小都是一样的，一张一张打印费事费力，如何批量打印？最好不依靠插件

CAD批量打印图纸

首先，进行打印设置方面的配置。选择相应的打印机、纸张、打印样式，然后按照需要设置其他的打印参数。由于该功能自动打印是对每张图纸图框的识别，因此需要让软件能自动识别图纸的图框，比如打印5张图纸，则需要软件能主动识别出5个图框。在软件里提供了3种方式：图块（图框为特定图块）、图层（指定图层为封闭矩形）、散线（图框为散的直线）。一般来说，如果需要打印的图纸图框是某个特定图块，那么可以直接选择第一种方式，比较方便。但是如果图纸的图框在图块或者图层的设定上比较随意，那么软件就无法自动判断出图框了，这时候需要“帮助”，手动绘制一个特定层的封闭矩形来实现。例如在这个例子里），可以设置一个图框层，并设置为不打印。

CAD打印图纸

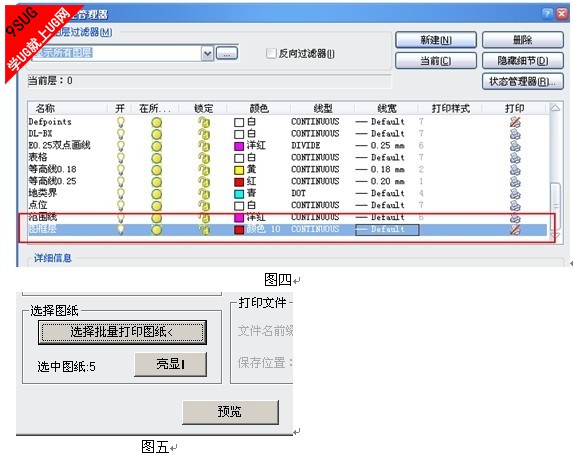

然后，将层切换到图框层，将需要打印的5张图用矩形框起来。 接着，调出批量打印界面，将图框形式选择为图层，图层名选择为：图框层。然后点击“选择批量打印图纸”，框选整个图纸，确定之后，自动弹出批量打印界面，显示如下信息：

CAD教程

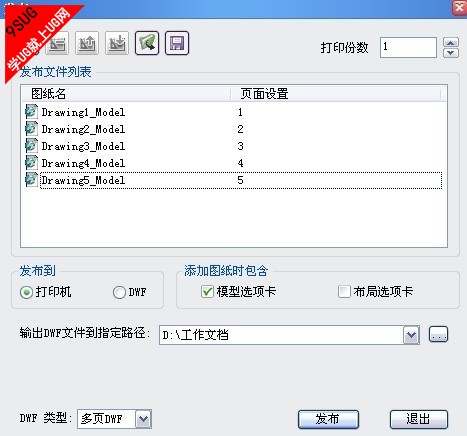

这表示，DWG文件中的5张图纸已被识别，此时点击确定，开始批量打印，软件会依次打印出符合之前设定要求的5张图纸。设置完成后，选择“文件”—“发布”的功能，调出发布功能对话框。由于只是在模型空间打印，所以只选择“模型选项卡”，发布到打印机即可。最重要的是，将页面设置由默认修改为之前设置的名称“1、2、3、4、5”，然后点击“发布”，软件就可以将所有的图纸一次性打印出来了，在一定程度上也节省了的精力和时间，显的非常方便和快捷。
