ug加工编程倒角教程就上UG网

[复制链接]
听雨声发表于 2017-8-23 07:17:00 | 显示全部楼层 |阅读模式
ug加工编程倒角怎么倒 比如一个长方体怎么刀45度的角

UG加工倒角

UG加工倒角
首先倒角必须有一把90°的倒角刀,刀具多大看你要倒多大的C角了,一般是6mm/10mm的
在UG软件里面倒角可以有2种方式:分别是新建一把实体的刀具和打假刀

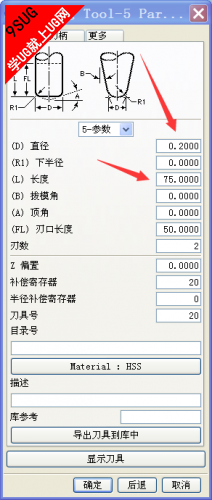

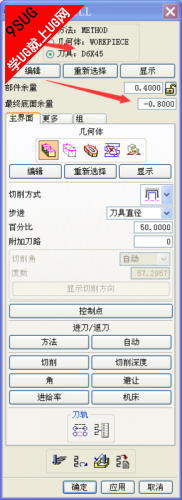

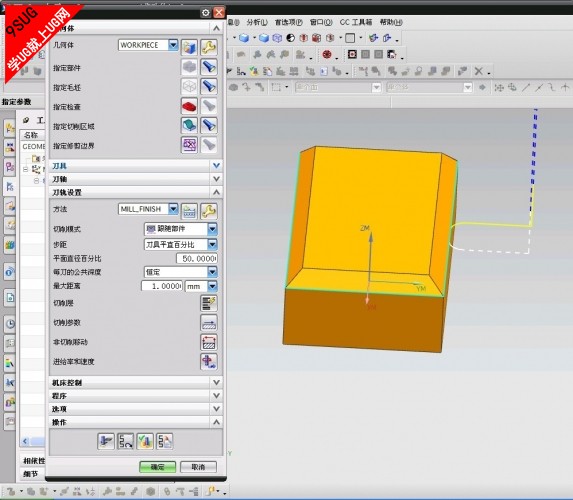

1.个人喜欢打假刀倒角,具体参数如下图,这是倒C0.5角的参数
打假刀可以一个参数通用所有大少的刀具,实体刀具就不行!所有个人推荐用打假刀方式倒角,操机的也好调深度!

UG编程UG编程倒角UG教程CNC编程UG编程培训
