UG编程优化清根参考刀具刀路加工顺序技巧

清根在UG编程中主要指上一刀残留下来的余量，比如上一把刀我用12的刀加工，其在圆角或转角处，会留出很大一部分的余量，用一把6的刀再进行加工时，可以使用其参考刀具来进行程序编写，下面介绍下关于使用参考刀具优化清根刀路的技巧。

UG编程教程

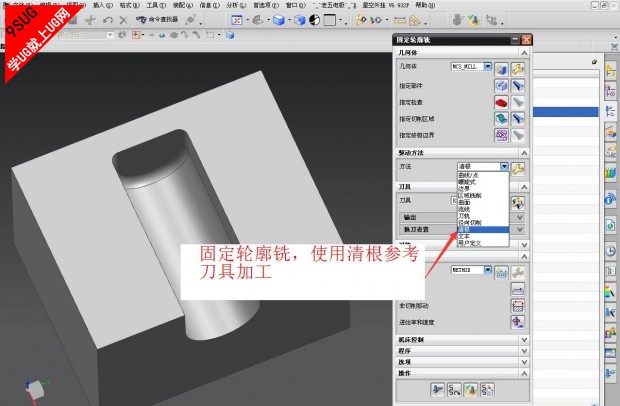

固定轮廓铣，使用清根参考刀具加工

清根

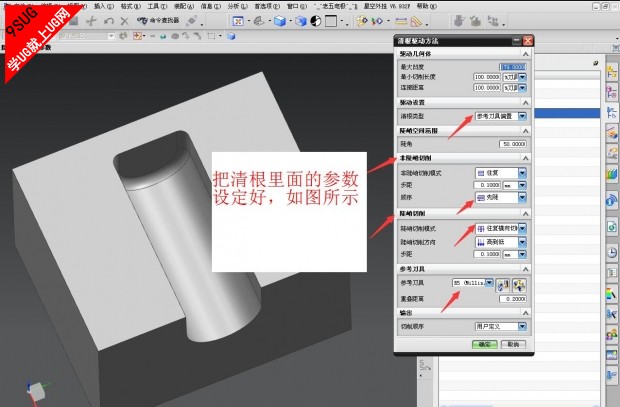

把清根里面的参数设定好，如图所示

固定轮廓铣

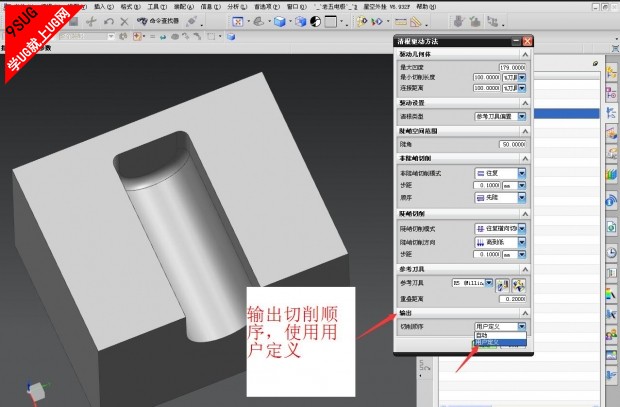

输出切削顺序，使用用户定义

UG编程

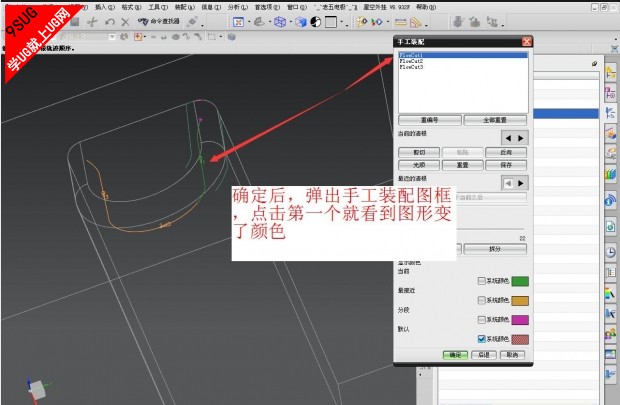

确定后，弹出手工装配图框，点击第一个就看到图形变了颜色

UG教程

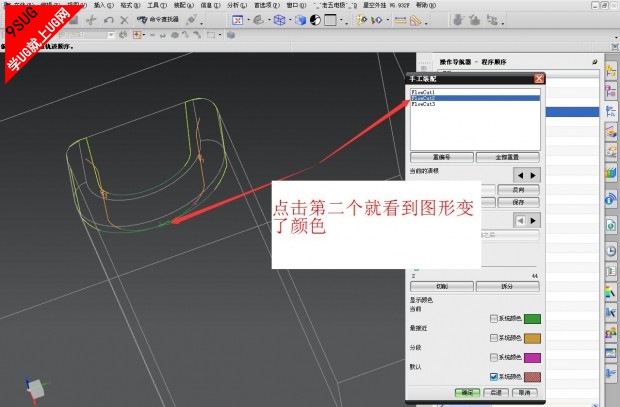

点击第二个就看到图形变了颜色

参考刀具

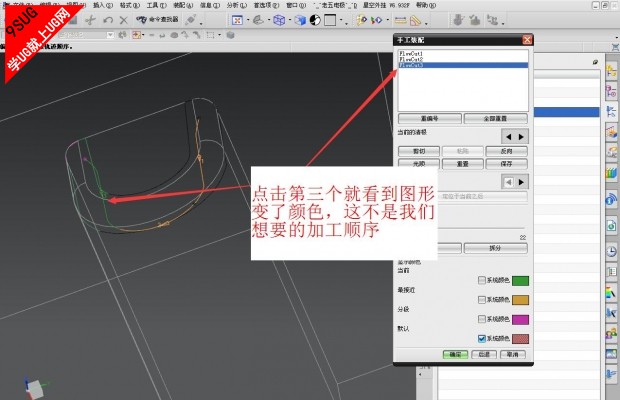

点击第三个就看到图形变了颜色，这不是我们想要的加工顺序

CNC编程

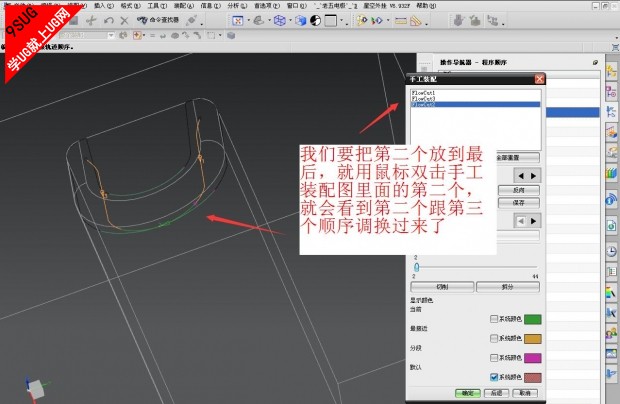

我们要把第二个放到最后，就用鼠标双击手工装配图里面的第二个，就会看到第二个跟第三个顺序调换过来了

数控编程

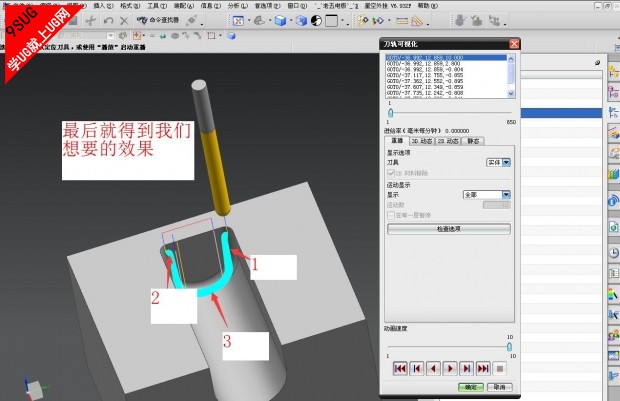

最后就得到我们想要的效果
