CNC铣加工刀具补偿G40G41G42G43举例说明

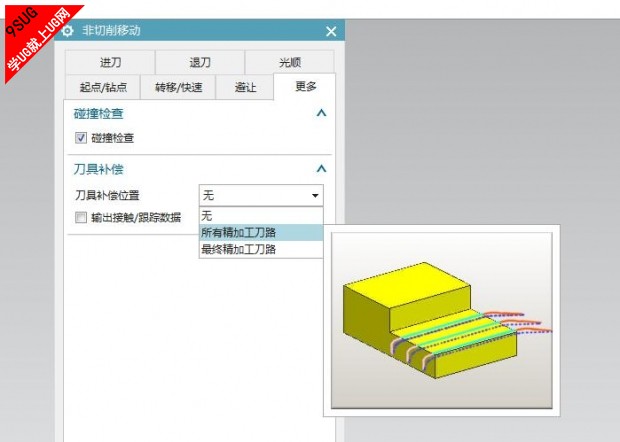

刀具补偿可以让CNC操机工作在机器上直接对工件进行加工操作，而不需要再让UG编程人员重新编程；

刀具补偿

G40`G41`G42 刀尖半径补偿指令
G40 G01 X_Y_F_；
G41/G42 G01 X_Y_F_D_；
注意：
(1).G41,G42,G40指令不能与圆弧切削指令写在同一程序段内.
(2).在调用新刀具前或更改刀具补偿方向时,必须取消前一个刀具补偿.
(3).在G41或G42程序段后面加G40程序段,便可以取消刀尖半径补偿.
(4).补偿的原则取决于刀尖圆弧中心的动向,它总是与切削表面法向里的半径矢量不重合.因此,补偿的基准点是刀尖中心.通常,刀具长度和刀尖半径的补偿是按一个假想的刀 刃为基准,因此为测量带来一些困难.把这个原则用于刀具补偿,应当分别以 X 和 Z 的基准点来测量刀具长度刀尖半径 R,以及用于假想刀尖半径补偿所需的刀尖形式数 (0-9).这些内容应当事前输入刀具偏置文件.“刀尖半径偏置” 应当用 G00 或者 G01功能来下达命令或取消.不论这个命令是不是带圆弧插补,刀不会正确移动,导致它逐渐偏离所执行的路径.因此,刀尖半径偏置的命令应当在切削进程启动之前完成； 并且能够防止从工件外部起刀带来的过切现象.反之,要在切削进程之后用移动命令来执行偏置的取消过


（5）地址D、H的意义相同
刀具补偿参数D、H具有相同的功能,可以任意互换,它们都表示数控系统中补偿寄存器 的地址名称,但具体补偿值是多少,关键是由它们后面的补偿号地址来决定.不过在加工中心中,为了防止出错,一般人为规定H为刀具长度补偿地址,补偿号从1～20号,D为刀具半径补偿地址,补偿号从21号开始（20把刀的刀库）.
例如,G00 G43 H1 Z100.0;
　　　G01 G41 X20.0 Y35.0 F200 D21;
