在UG数控编程界面中几何体是如何设定的，创建加工几何主要是定义要加工的几何对象，其中包括毛坯结合体、零件几何体、检查几何和修整几何等。加工几何可以在创建操作之前定义，也可以在创建操作过程中分别指定。

UG编程

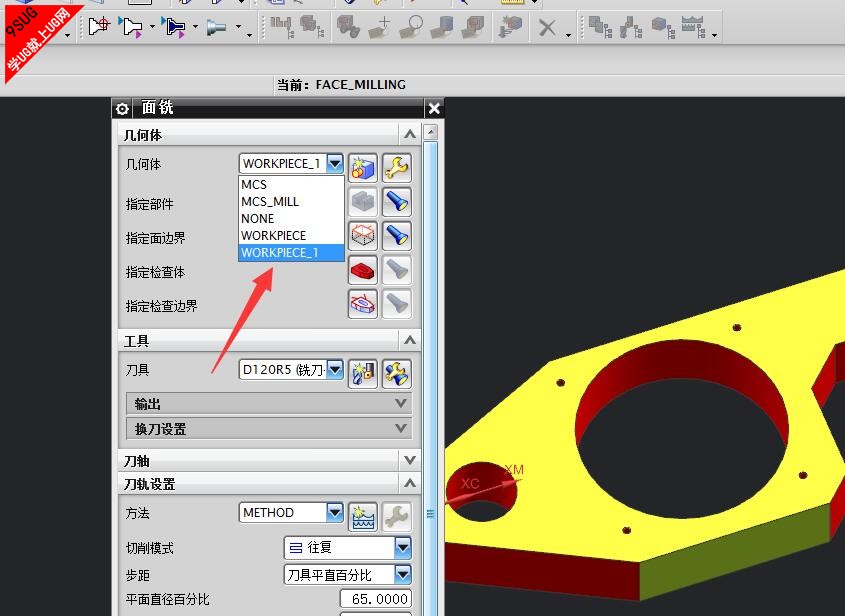

1：双击导航器中的WORKPIECE选项，将打开“铣削几何体”对话框，如图所示。在该对话框中的“几何体”面板中可单击指定按钮定义和检查几何体

2.指定部件几何体
单击“铣削几何体”对话框中的“指定部件”按钮，然后打开“部件几何体”对话框中指定部件几何体，如图所示。

3.在“选择选项”选项组中指定选取对象的类型包括几何体、特征、小平面体3种类型。此外可在“过滤方式”列表框中限限制与类型对应的可选几何对象类型。当选择类型为几何体时，可选择视图、片体、曲线等对象作为加工几何，选择“更多”选项将打开“选择方法”对话框，选择更多的类型作为加工几何；当选择类型为特征时，只能选择曲面区域，当选择类型为小平面体时，只能选择小平面体作为加工几何。

4.指定毛坯几何
毛坯几何是定义要加工成零件的原材料。

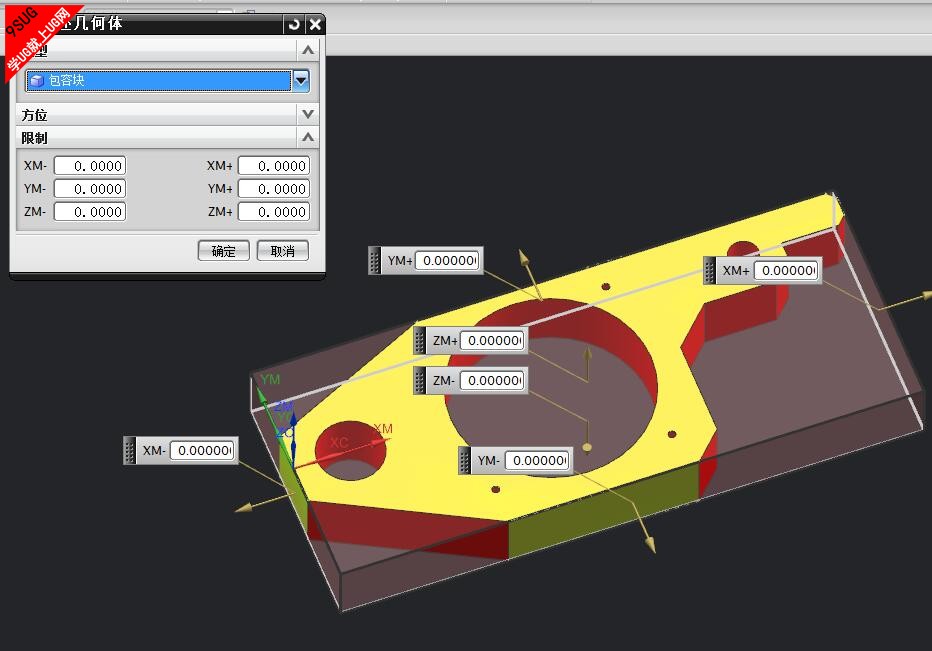

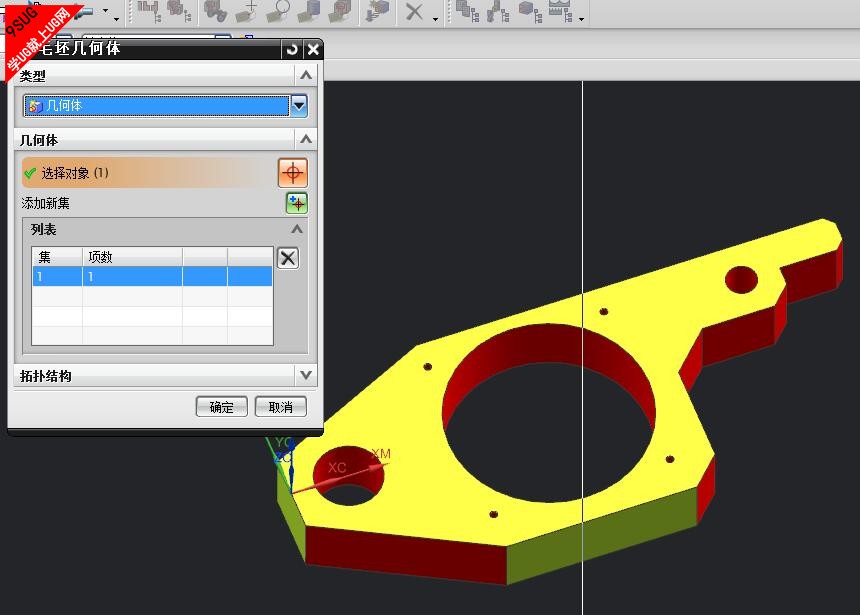

单击“指定毛坯”按钮，将打开“毛坯几何体”对话框，可在该对话框中指定毛坯几何体，并选中“包容块”单选按钮，右侧将显示自动块箭头，如图所示。

5.毛坯几何体的定义方法和加工几何的定义方法一样，但“毛坯几何体”对话框有两个特有选项，即“自动快”和“部件的偏置”选项。其中选中“自动快”选项，系统将自动以铣削几何在加工坐标系（MCS）中的极值来确定一个方块几何作为毛坯几何；选中“部件的偏置”选项，用于加工一些铸件，其特征是以铣削几何所有平面的均匀余量为毛坯几何。

UG编程加工

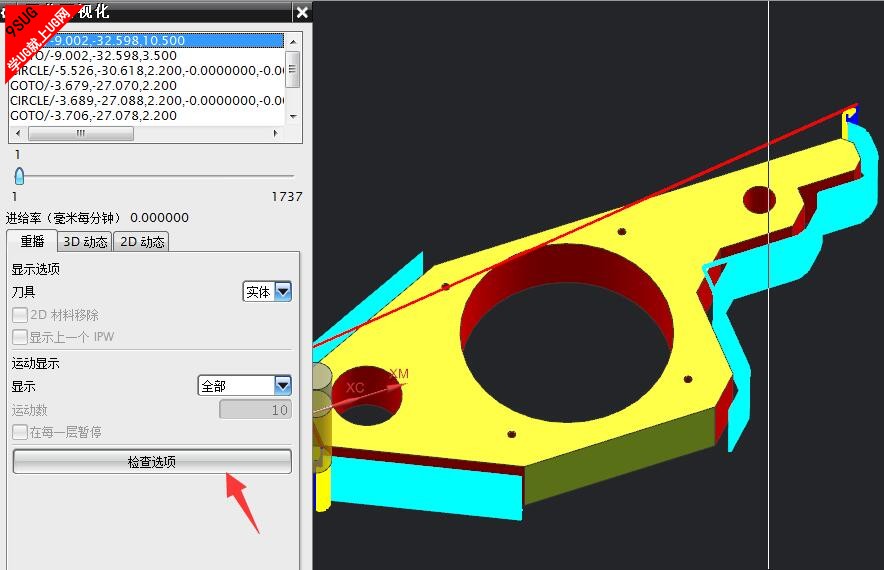

6.检查几何体
检查几何用于定义在加工过程中刀具要避开的几何对象，防止过切零件，可以定义检查几何的对象有零件的侧壁、凸台、装夹零件的夹具等。
单击“检查几何”按钮，将打开“检查几何体”对话框，可指定几何对象为检查几休体，该对话框中各个选项的使用方法同定义的铣削几何相同。

毛坯几何体

毛坯几何是定义要加工成零件的原材料。定义毛坯的方法与定义零件几何的方法相同，毛坯几何体的定义方法和加工几何的定义方法一样，但“毛坯几何体”对话框有两个特有选项，即“自动快”和“部件的偏置”选项


检查几何用于定义在加工过程中刀具要避开的几何对象，防止过切零件，可以定义检查几何的对象有零件的侧壁、凸台、装夹零件的夹具等.
