1.浅谈开粗经验：
（1）开粗的时候考虑局部位置是否留有过多残料，这种情况下考虑在二次开粗之前用单独开粗局部位置，防止踩刀。（可使用小毛柸等。
（2）在机床的最大负荷下，在能清除大部分材料的情况下，选尽可能大的刀，尽可能大的进刀深度，尽可能快的进给（注意：进给与进刀深度成反比.)对于加工深度教深的工件可以考虑先短刀开粗，开到一定深度考虑长刀开粗，使刀具合理使用。
合理设置公差，开粗时，公差设为余量 的1/5（节省电脑计算时间），光刀时，公差设为0.01或者更小（保证加工精度）。
（3）辅助线和辅助面的制作（用于刀路优化)

UG编程

开粗余量设定：
1.淬火前留余量
侧边：0.45-0.35mm（手机模参考）
底面：0.3-0.2mm（手机模参考）
大模具：1mm淬火前余量甚至更多
设置加工余量参考以下因素；
（1）曲面：考虑刀具过切。
（2）大模具：深型腔加工，易变形！
（3）结构复杂的：容易变形！
2.精加工前所留余量（二粗加工余量）
飞刀二次加工余量：0.3-0.15mm

UG编程刀具

飞刀的特点：
（1）容易径向摆动（导致工件过切）
（2）受力大的时候容易变形（弹刀现象发生）
钨钢刀二次加工余量：0.15-0.1mm（0.07mm）
钨钢刀的特点：
整体刀在加工过程中不易变形。
飞刀：D16R0.8刀杆长（200mm），可以进行深型腔加工铣削.
钨钢刀：D10 （刃长35mm 普长75-80mm加长100-120mm）

UG编程加工经验

加工≥35高的钢料，刀杆一定要避空。（特别是竖直面90度的）
避空的目的：防止刀具在切削过程中挤压工件，造成刀具断裂。

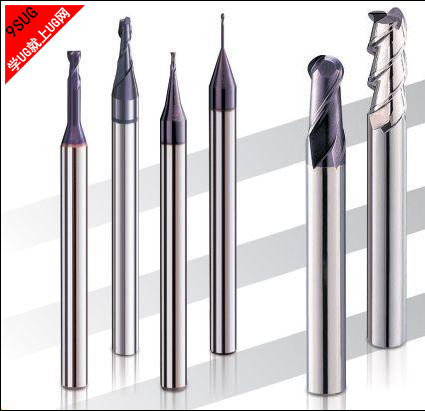

刀具的分类及运用范围：
（1）按材质分：
白钢刀：易摩损，用于铜公及小处钢料或铝件开粗。
钨钢刀：用于清角（特别是钢料）及光刀（刀具不变形）。
合金刀：类似于钨钢刀（现在市面上很多合金刀具颗粒）
紫刀；用于高速切削，不易摩损。
陶瓷刀；

（2）按刀头分：
平底刀：用于平面及直身侧面清平面及角（也可光一些带直转角额小斜坡。）
球刀：用于各种曲面中光、光刀
牛鼻刀：用于钢料开粗（R0.8、R0.3、R0.5、R0.4）

（3）按刀杆分：
直杆刀：直杆刀适用各种场合:
斜杆刀：但不适用于直身面及斜度小于杆斜度的面

（4）按刀刃分：两刃、三刃、四刃
注意事项：刃数越多，效果越好，但做功越多，转速及进给相应调整，刃数多寿命长。

（5）球刀与飞刀光刀的区别：
