UG编程加工教程之非切削移动设定就上UG网

使用非切削移动主要是为了避免夹具与设备发生碰撞。住主要的移动方式有移刀、逼近、进刀、退刀、离开等。
非切削移动可以执行以下操作：
一、将刀具放在切削移动之前、之后或之间。
二、创建与切削移动段相连的非切削刀轨以便在单个工序内形成完整刀轨。
三、非切削移动可以简单到单个的进刀和退刀，或复杂到一系列定制的进刀、退刀和转移（离开、移刀、逼近），这些移动的设计目的是协调刀路之间的多个部件表面、检查表面和抬刀工序。
四、非切削移动包括刀具补偿，因为刀具补偿是在非切削移动过程中激活的。

UG编程培训

下面补充一下开放区域和封闭区域的区分方法。
开放区域为刀具在材料移除之前可以触及当前切削层的区域。
封闭区域是指刀具到达当前切削层之前必须开始移除材料的区域。
开放和封闭区域由以下选项决定：几何体、工序、切削模式、修剪边界。
如果使用修剪边界来确定局部切削区域，系统将假定该区域是封闭区域，即使修剪边界以外只有一小块毛坯或修剪边界与毛坯重合也是这样。

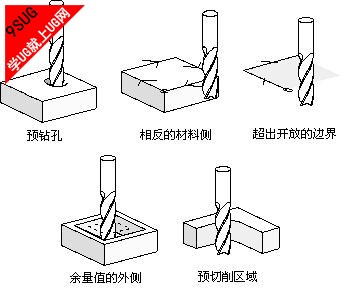

系统将以下区域识别为开放区域：
一、由用户定义点指示的任意预钻孔。
二、对于刀具位置为“对中”的边界分段，与该边界的材料侧相对的任何位置。
三、对于沿开放边界运动的刀轨，沿着延伸出该刀轨起点或终点的假想线的任何位置。
四、远离初始余量值的腔内。
五、已由该工序中的先前刀路切削的区域。
