UG8.5编程铣削多个型腔设定先后加工顺序教程就上UG网

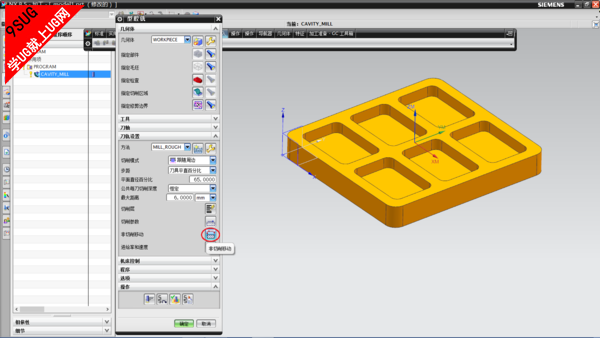

UG8.5编程时，经常会遇到多型腔工件编程，那么在对多型腔零件进行编程的时候，如何把自己指定的顺序进行加工呢？如图所示，双击编辑工序，打开“型腔铣”对话框，单击“非切削移动”命令按钮。

UG编程教程

如图所示，打开“非切削移动”对话框，切换至“起点/钻点”选项卡，展开“预钻孔点”选项组，并单击“添加新集”命令按钮，添加预钻孔点，并根据需要调整预钻点的先后顺序，单击确定按钮，返回“型腔铣”对话框。

UG编程培训

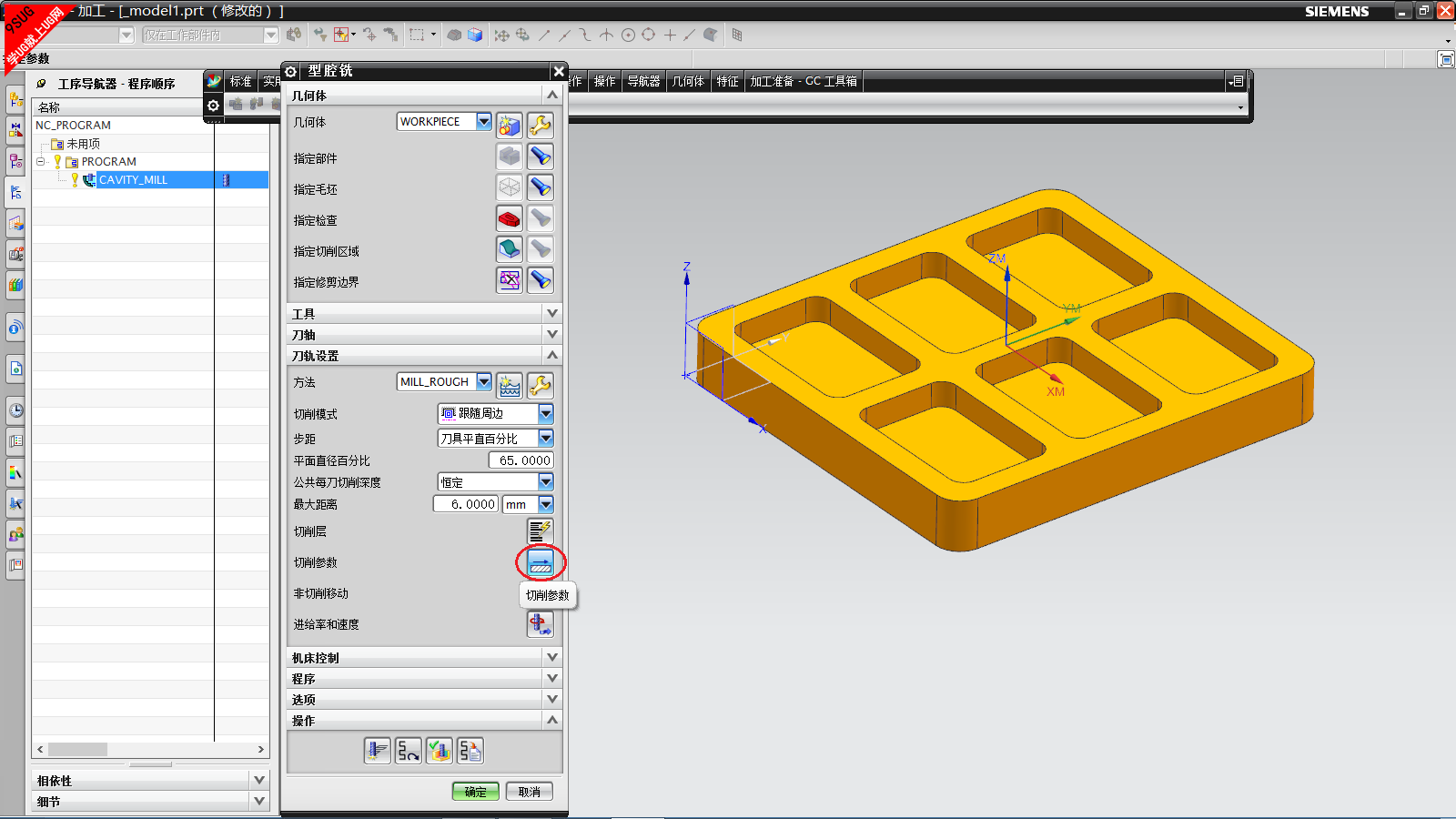

如图所示，单击“切削参数”命令按钮。

UG8.5编程

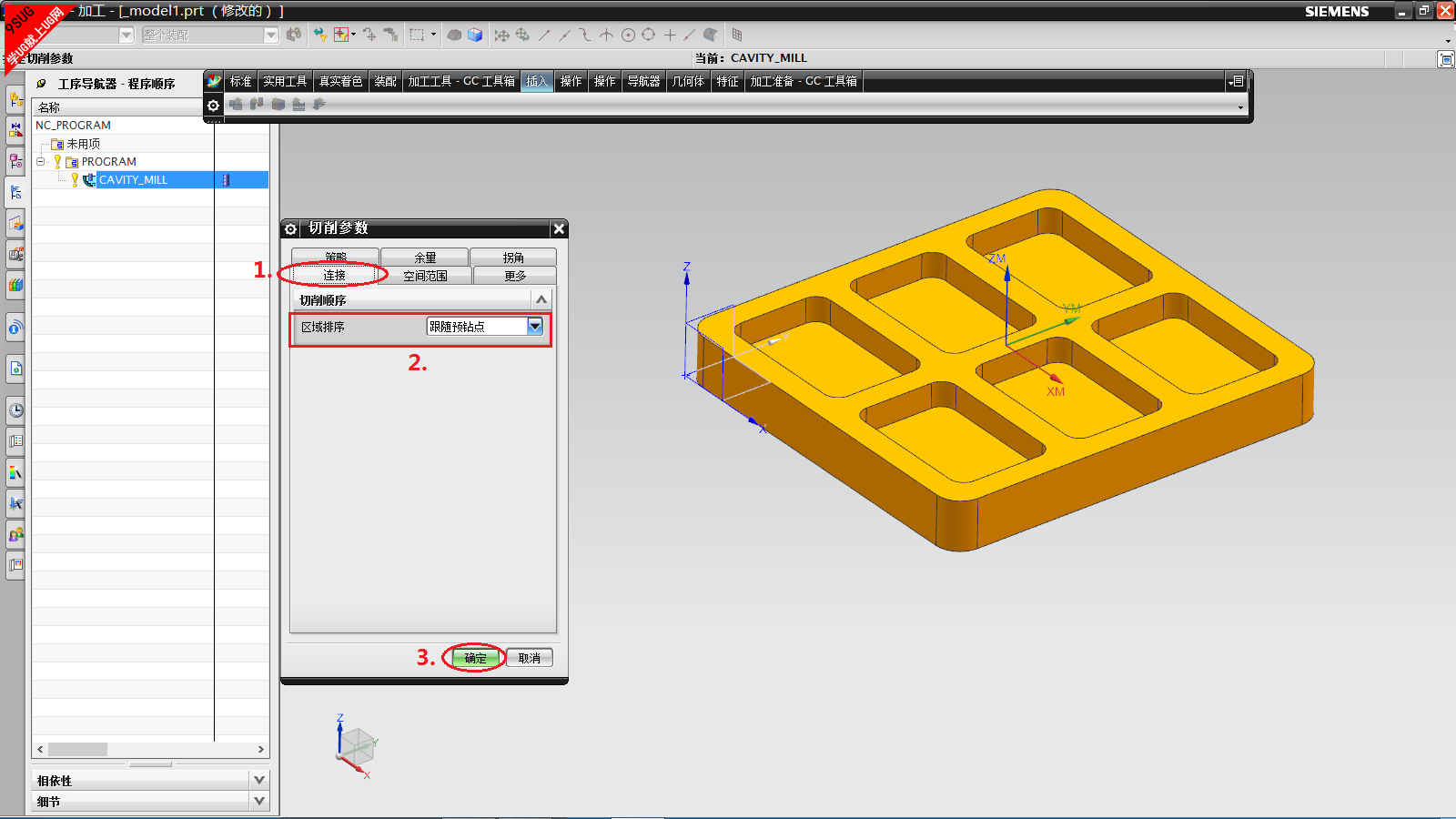

如图所示，打开“切削参数”对话框，切换至“连接”选项卡，设置“区域排序”为“跟随预钻点”，单击确定按钮，返回“型腔铣”对话框。

就上UG网

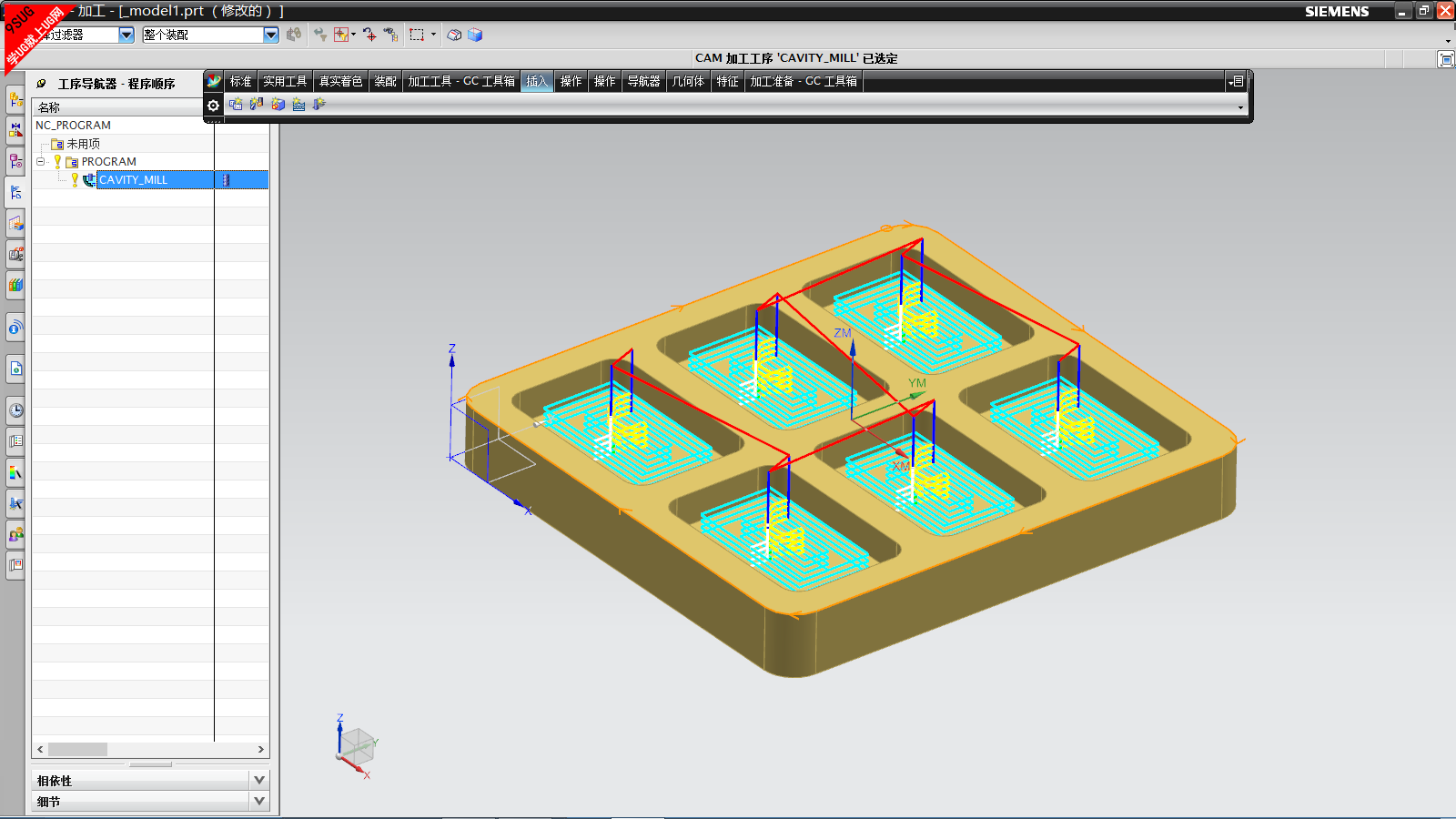

如图所示，单击确定按钮关闭所有对话框，重新生成刀轨，图中红色线表示的移刀刀轨表明各区域的加工顺序。
