学习UG编程首先要了解一些常用的加工或机床术语概念，本文主要介绍“进给率和速度”。进给率是指按照生成的刀轨刀具向前切削的速度。速度就是指机床主轴转速。

UG编程进给率设置

可通过以下方式指定进给率的单位：

每分钟单位量

每转单位量

按照指定切削进给的百分比

按照快速运动

通过指定每齿切削负载和进给率间接指定。

UG编程切削进给设定：

1、直接指定每分钟距离或每转距离值。

2、通过指定每齿进给量和单击“基于此值计算进给和速度“来间接指定。

3、通过可为设置加工数据提供所需数据的加工数据库自动设置。

运动类型	默认进给率单位
快进	非切削单位
逼近	切削单位
进刀	切削单位
第一刀切削	切削单位
进刀	切削单位
单步执行	切削单位
移刀	非切削单位
退刀	非切削单位
返回	非切削单位
清除	非切削单位
离开	切削单位

UG编程主轴速度：

可通过以下方法设置主轴速度：

直接作为转/分钟 (rpm) 值。

通过指定表面速度和单击基于此值计算进给和速度来间接设置。

通过可为设置加工数据按钮 提供所需数据的加工数据库自动设置。

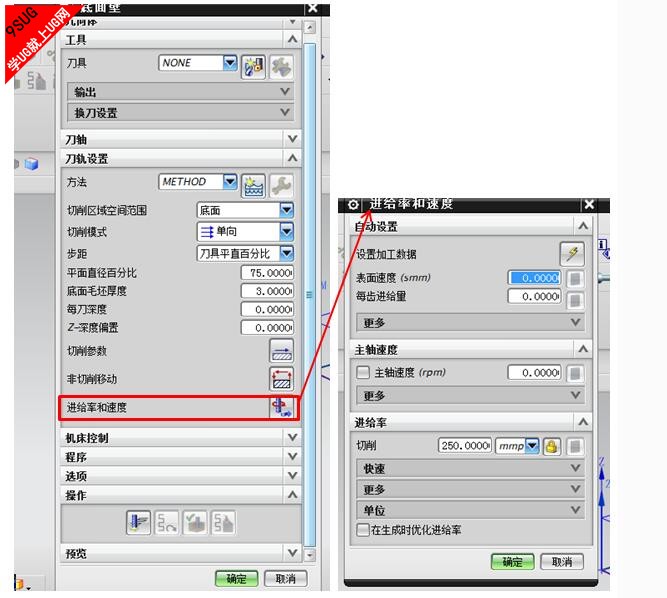

操作方法说明：单机工序按钮-点确定 然后出现下图图示对话框。
