给你一个用UG8.5绘制的3D模型，你知道如何把这个3D转换成CAD平面图形吗？下面就为大家讲解下如把用UG8.5把模型图转化成CAD平面图；

1.首先绘制一个ug实体模型；

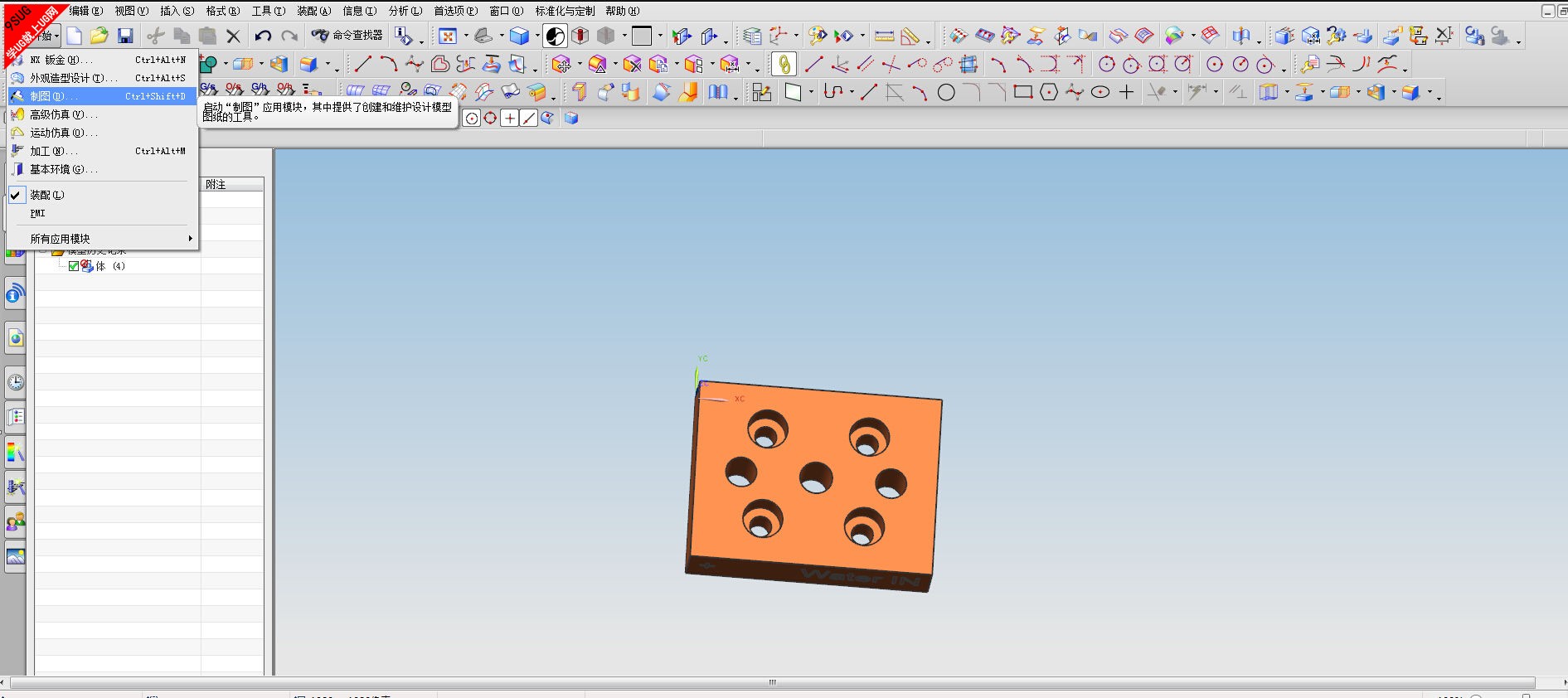

2.从UG建模切换到制图下；

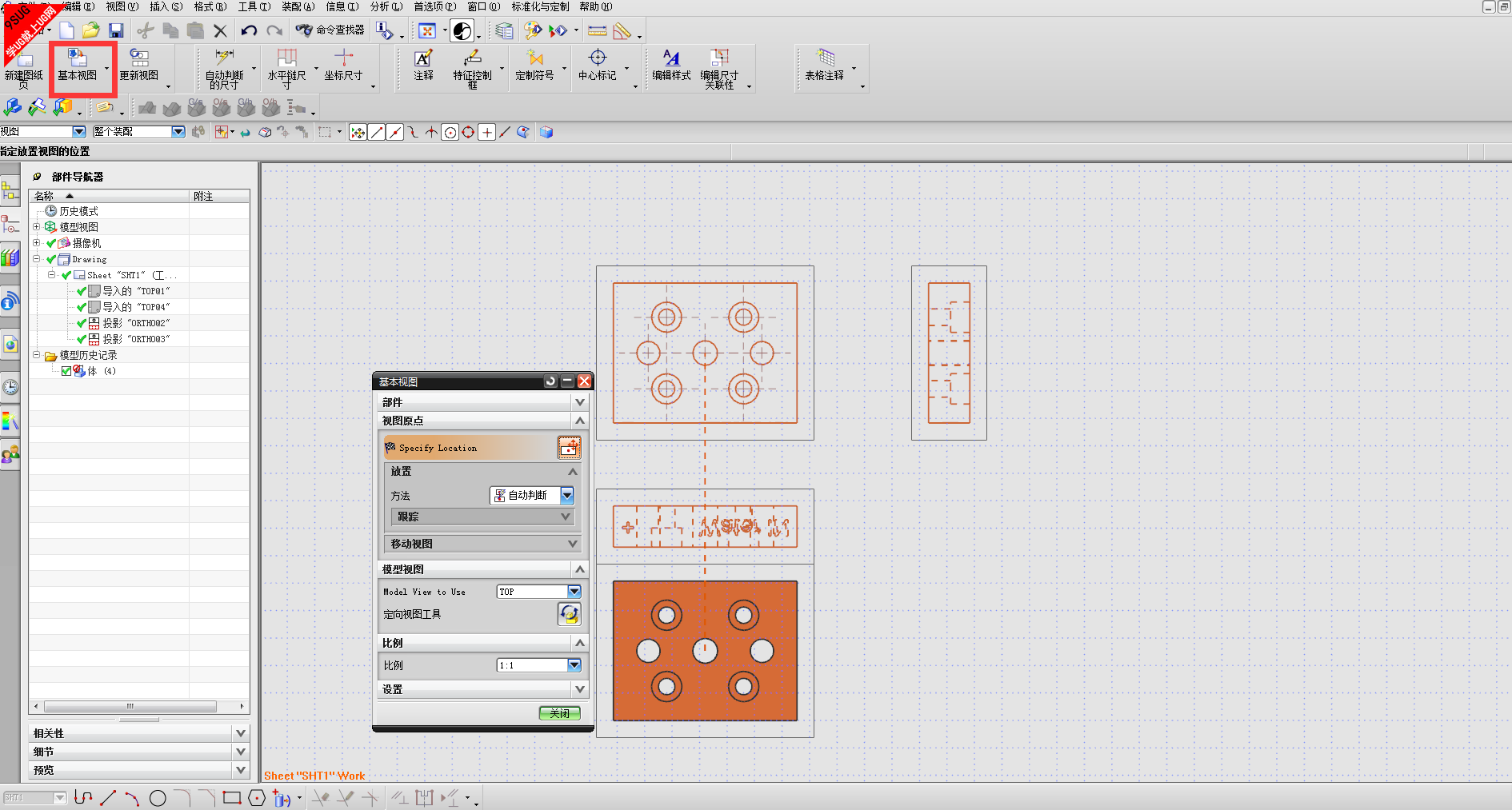

3.新建一个工程图图纸页，并放置视图；

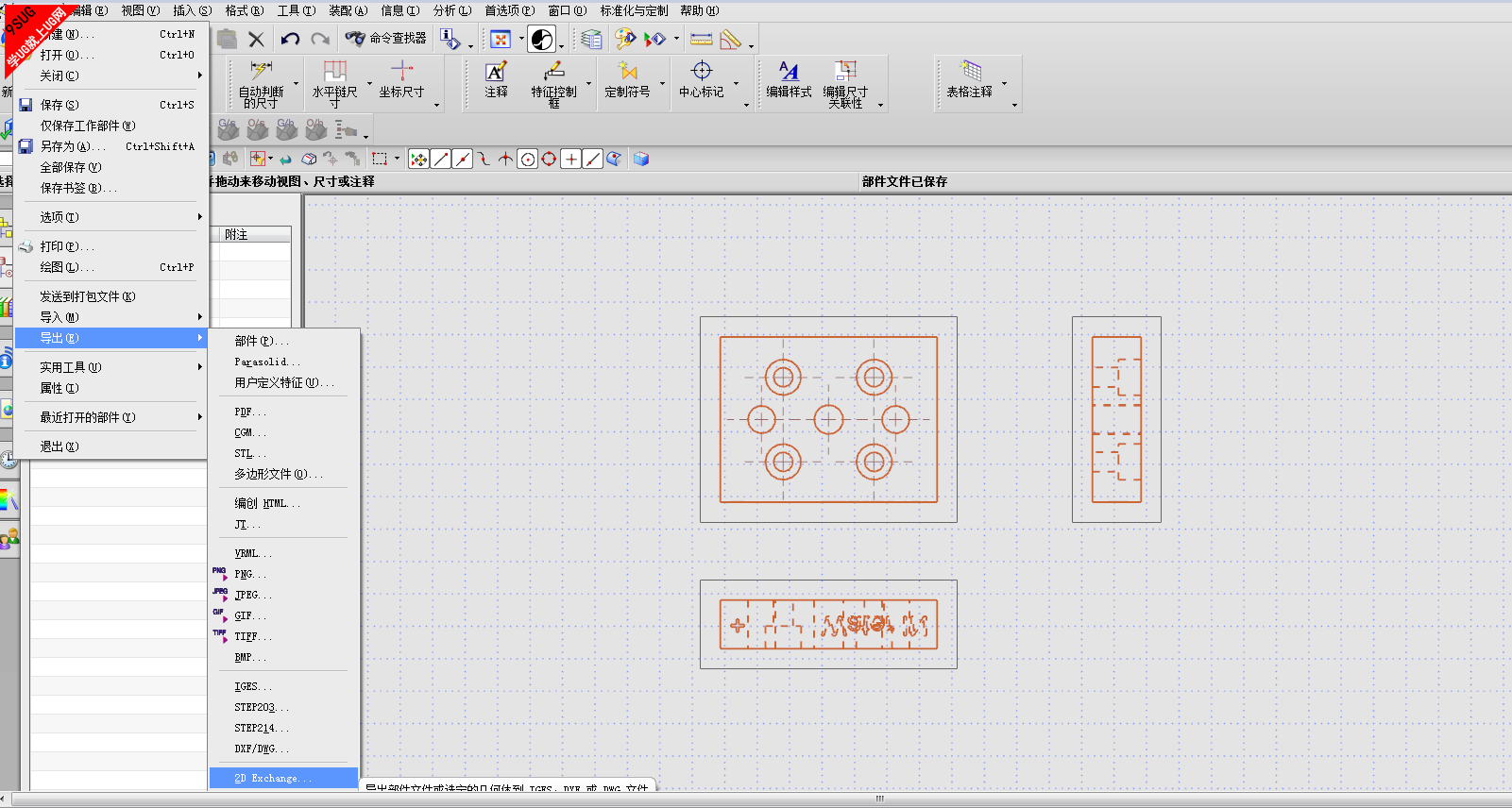

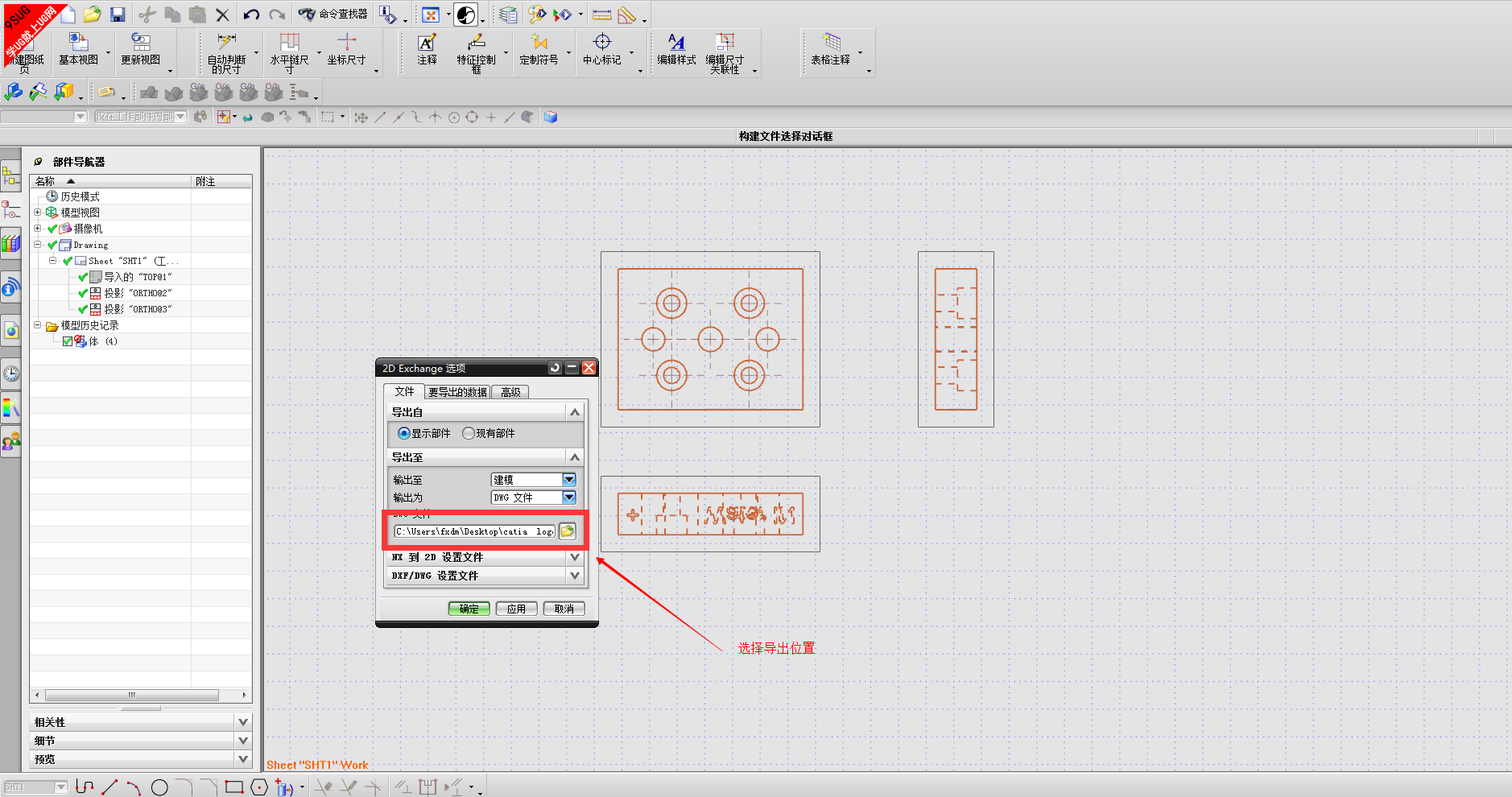

4.点击文件-导出-2D，选择文件导出位置，其他设置基本不变，点击确定；

5.在弹出一个对话框，点击“是”（即保存工程图，这个操作是必要的）

6.UG模型视图导图完成；

7.用CAD打开刚用UG转出的平面图，然后根据需要作进一步修改，比如标数等。
