立体钢支架的有限元分析

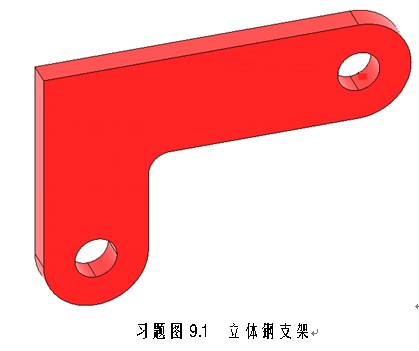

1.        立体钢支架如习题图9.1所示，厚度为5mm，其余平面尺寸如习题图8.1所示，弹性模量为200Gpa。边界条件：左立面固定。载荷：上顶面均布载荷，大小为525kN/m2。求解立体钢支架的变形，绘制Von Mises等效应力图，并与习题图8.1的计算结果进行对比。

file:///C:\DOCUME~1\ADMINI~1\LOCALS~1\Temp\msohtml1\01\clip_image002.jpg

9sug

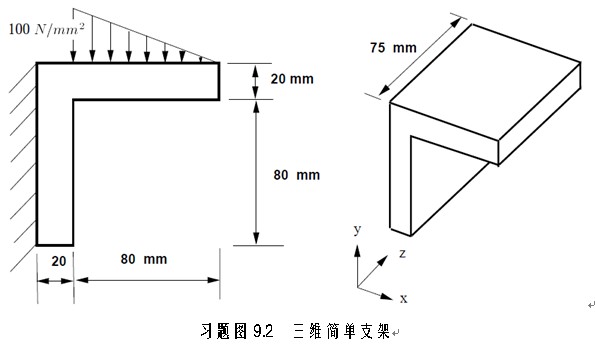

2.        三维简单钢支架如习题图9.2所示，支架整个后里面固定在墙上，在支架的伸长面内作用大小为100N/mm2的斜坡载荷，尺寸如图所示。支架弹性模量为E＝210Gpa，泊松比为0.3。试绘制三维简单钢支架变形图，并找到Von Mises等效应力的最大值及其位置。

9sug

file:///C:\DOCUME~1\ADMINI~1\LOCALS~1\Temp\msohtml1\01\clip_image004.jpg

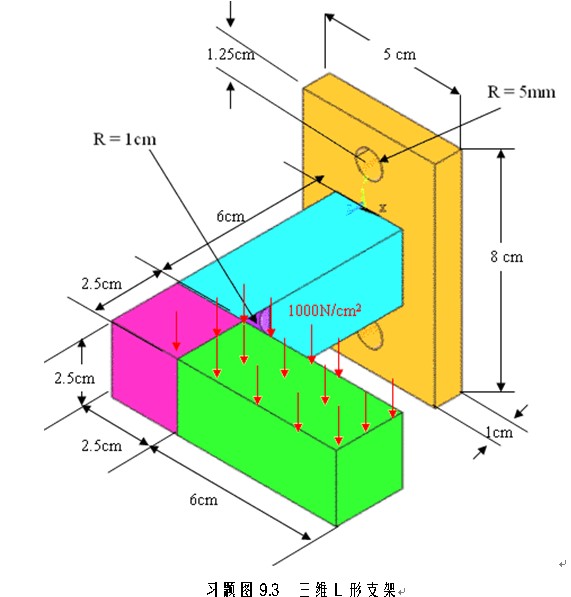

3.        三维L形钢支架如习题图9.3所示，支架由底板上螺栓孔内孔面固定，在支架的伸长部分作用大小为1000N/cm2的均布载荷，尺寸如图所示。支架弹性模量为E＝206Gpa，泊松比为0.3。试绘制三维L形钢支架变形图，并找到主应力与Von Mises等效应力的最大值及其位置。

file:///C:\DOCUME~1\ADMINI~1\LOCALS~1\Temp\msohtml1\01\clip_image006.jpg

9sug

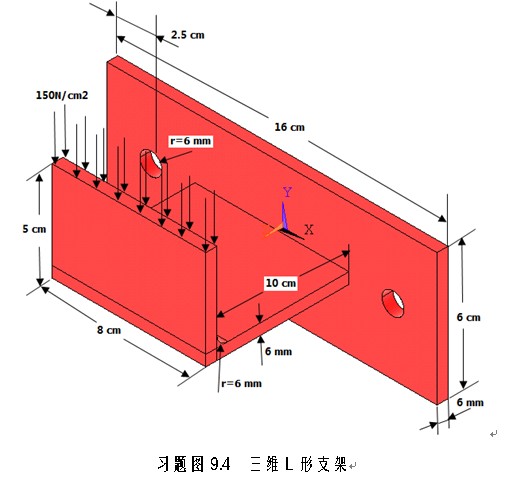

4.        三维L形钢支架如习题图9.4所示，支架通过有孔的表面固定在墙上，材料为钢材，弹性模量为210GPa，泊松比为0.3，几何尺寸及载荷如图所示。试绘制三维L形钢支架变形图，并找到主应力与Von Mises等效应力的最大值及其位置。

9sug
