ansys平面支架钢结构练习图

下面是ansys有限元分析的五道练习题,它们分别如下所描述,如果你是一名ANSYS软件的初学者,不仿用你所学的软件做下练习.

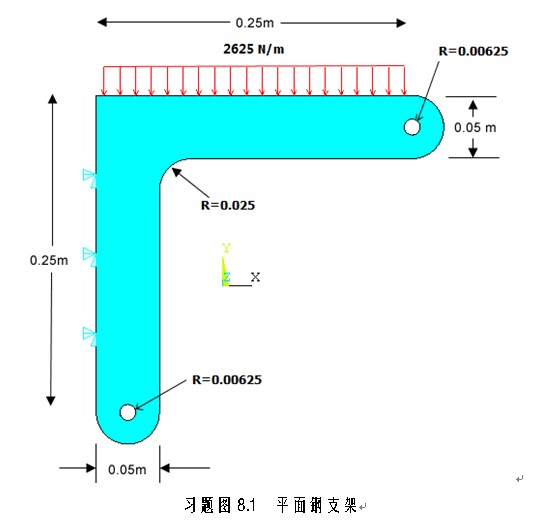

      1.  平面钢支架图形尺寸如习题图8.1所示，厚度为3.125mm，弹性模量为200Gpa。边界条件：左边固定。载荷：顶边均布载荷，大小为2625N/m。求解钢支架的变形，绘制Von Mises等效应力图。然后再重新建模，在支架拐角处不加倒角，观察应力集中现象，绘制Von Mises等效应力图（平面应力问题，具体操作过程可参考ANSYS帮助文件中的例题）。

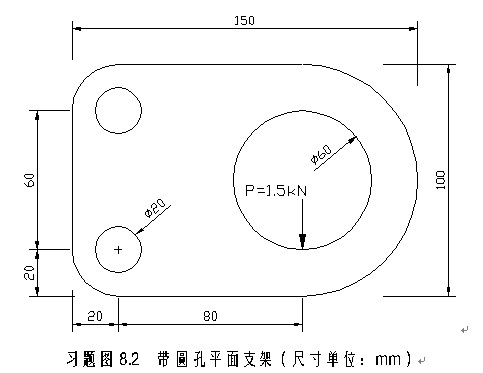

       2.  平面支架如习题图8.2所示，弹性模量为2.06×1011Pa，泊松比为0.3，厚度为8mm，通过两个直径为20mm的小圆孔中的螺栓固定，在内直径为60mm的大圆孔内作用P=1.5kN的向下集中力。试计算该平面支架的变形图和Von Mises等效应力图。

       3. 钢制自行车扳手如习题图8.3所示，弹性模量为2.06×1011Pa，泊松比为0.3，扳手的厚度为5mm，扳手尺寸、受力与约束如图所示。试求该扳手的变形图和Von Mises等效应力图。

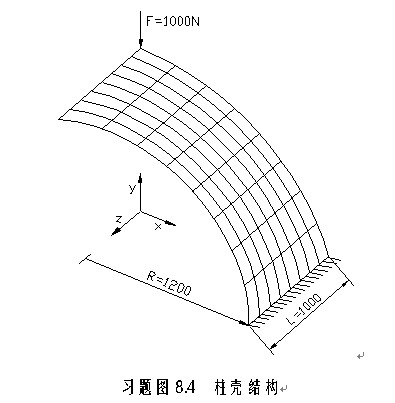

       4. 柱壳结构如习题图8.4所示，厚度为20mm，底部纵边固定约束，其余边自由，顶部角点处作用一集中力，大小为1000N，结构弹性模量为0.72×1011Pa，泊松比为0.31。试采用8节点壳单元SHELL93和8节点自适应壳单元SHELL150分别计算其变形图和Von Mises等效应力图，并进行对比分析。

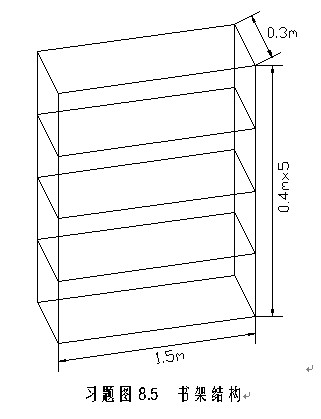

      5.  书架结构如习题图8.5所示，各层隔板厚度为0.01m，两块侧立板厚度为0.008m，背板厚度为0.008m，结构尺寸如图所示。假设书架结构底板完全固定，中间三块隔板上存放各种书籍，书籍产生的均布压力作用在上面，大小为300Pa。书架结构弹性模量为1.25×109Pa，泊松比为0.31，密度为810kg/m3。试采用壳单元SHELL63计算其变形和Von Mises等效应力。
