NX8.5相切圆管二维图形视频（50例之8）

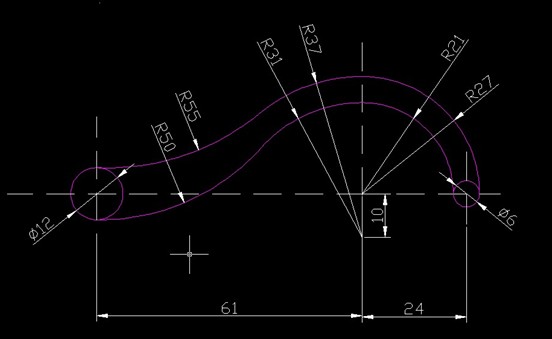

图片展示：

UG草绘 www.9sug.com

ug视频信息：

UG教程大小：压缩后 13.4 MB;
原创作者：UG论坛；
播放格式：EXE格式，屏幕录像软件制作，带语音讲解；
NX版本：最新的NX版本UG8.5制作；
储存网盘：华为网盘，下载前请确认你的电脑中，安装了华为网盘下载插件；
下载方法：免费下载，点击就可自由下载。

绘图步骤：
       依据图上的尺寸标注及外形，可以看出本图练习的是我们草图的相切能力，当你掌握到UG草绘中的相切约束添加方法以后，绘制此类的图形简而易举；绘图顺序如下：

1：先绘制图形上面的中心线，先把两端的直径12与直径6毫米的圆绘制出来，然后依据中心线来绘制半径21的圆，（等下可以裁减成圆弧线段）。
2：在绘制R为31的圆时，请注意，此圆的圆心要垂直向下偏移10mm,这一步是至关重要的，用UG做不到绘图要求你就绘制不出来此图。
3：由于R55在图上找不到圆心，只能依直径12与R37的圆绘制相切圆弧，半径的取值为55，然后用修剪曲线的方法来裁去多余的曲线……直到完成图形，如果你绘制不好，请参考本节UG教程。

UG教程下载：
UG8.5草绘8：http://dl.vmall.com/c0444aqxpa
