更改UG9.0制图下剖面线箭头尺寸的方法

[复制链接]
UG论坛发表于 2013-2-8 10:36:43 | 显示全部楼层 |阅读模式
更改UG9.0制图下剖面线箭头尺寸为本节UG教程的主要内容，无府是我们完成一件零件设计或模具设计，最终我们都是通过制图功能把其体现出来，依据图纸来进行生产加工!

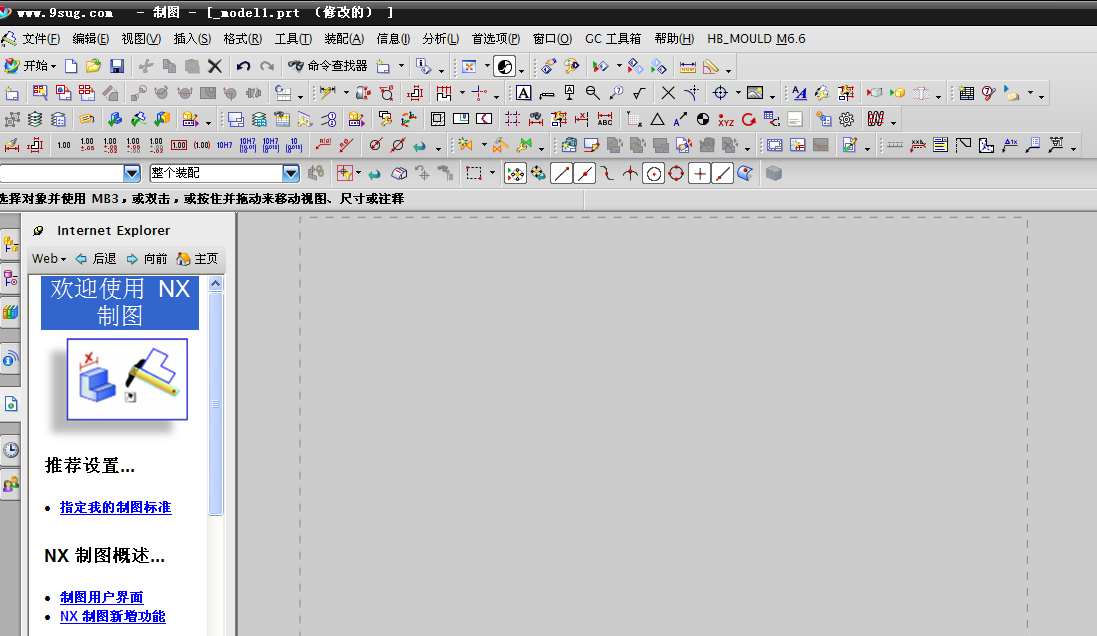

打开UG，通过ctrl+shift+d快捷键进入到制图模块下如下图

UG网 www.9sug.com

UG网 www.9sug.com

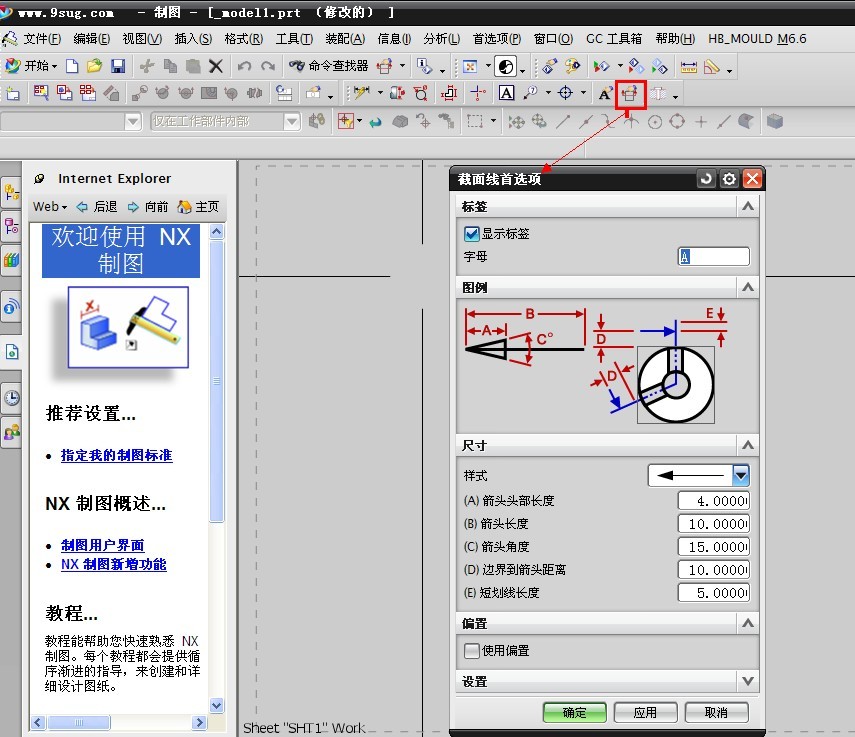

找到制图工具中的截面线首选项，如下图所地

UG论坛 www.9sug.com

UG论坛 www.9sug.com
可根据自己实际工作中的需要对剖面线的箭头、线型等进行设置！

UG制图视频教程下载：http://www.9sug.com/forum-96-1.html
UG制图
