大家好，今天为大家分享基准平面的建模教程二。因为基准平面里面的选项比较多，就把它分成了四个章节。这节主要为大家分享曲线和点两直线相切，通过对象来创建基准平面。如果在以往的使用基准平面的过程当中，这四个选项是不熟的，可以来认真看一下这一节教程。

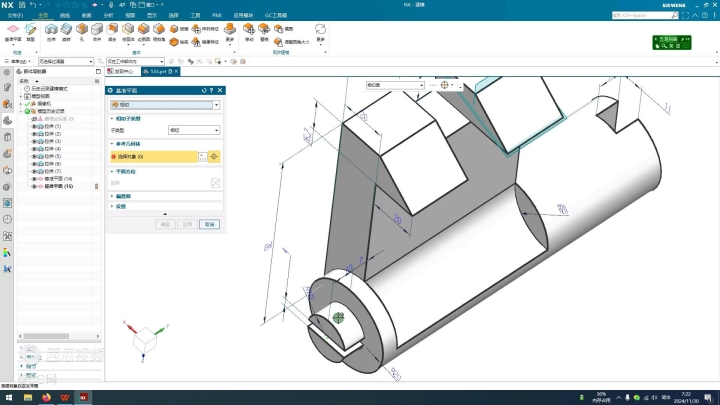

·切换到安科的软件当中，把上一节所创建的基准平面可以直接删掉，点基本平面。往下看曲线和点，毫无疑问切换了选项，首先要满足它的条件是曲线和点。比如在这里可以选择这个点，然后可以选择曲线，曲线可以选择方向的。这个时候基准平面既穿过了点又创建了曲线。

·如果方向不对的情况下，可以点一下被选解，这里是有两种创建的方位选择状态，第一是水平，第二是垂直。如果觉得可以直接就点击确定，这个是不能去创建角度的，直接是垂直的状态。

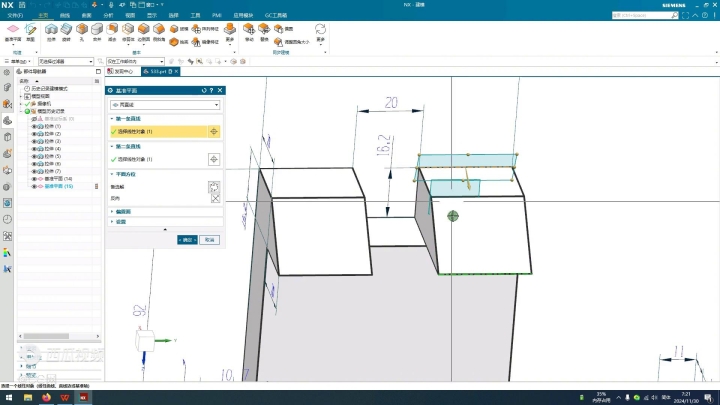

·接下来看第二个两直线，两直线就很好理解的。比如要想创建这两个，两个如果穿过这两个曲线的就是斜的平面，从中间穿过这两根线直接把它切掉了。

·看到基准平面里面双击对它进行编辑，因为这里面也有一个备全集，点开看一下，是不是？这个做就以这个为基础，又通过了平面，这是另一种，再去选。一个是到这头，这里是有三种状态，一种是两条线连的水平线，第二条就是以两端来去创建的。

·如果感觉切换错了，就一直点这个背环节，就会选择到从最开始的状态算起，然后点击确定。反向是汇流平面的时候朝的朝向，如果想朝下也可以，确定。

·再次运用基本平面，在这里会看到有一个相切，相切就很好理解了，画图的时候必须是要有圆柱面的，比如选择相切的时候可以选择这个平面，有了圆柱面之后再去可以选择一条曲线，选择完曲线之后就跑了这头，如果没有默认的状态加号档就会朝着一个方向。

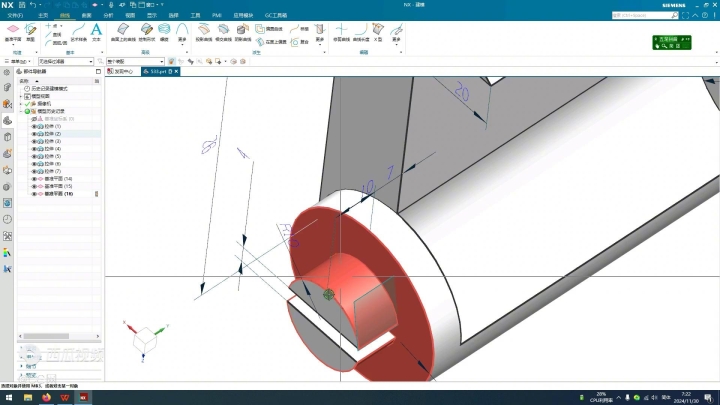

·在这里再给大家用一种场景，比如想从顶面相切，最高点的地方去相切，必须要去创建辅助的曲线。比如找一个等参数曲线，选择一下，在这中间这里创建，之后确定。

·然后再切换到基本平面的状态，可以选择圆柱面，再来去选择要穿过的线，这个时候可以看到相切的位置就发生了变化，就是在应用这些功能的时候要学会灵活的应用。

·接下来再看一下通过对象，通过对象就是直接可以选择了，比如选择平面，所创建的平面就穿过了什么？穿过对象了，直接点击确定，或者直接以下面的平面直接点确定。

·在之前讲过修剪体，首先选择目标要相切，选择平面的时候就要有，比如可以选择它，这样就可以把它相切掉了，确定。

关于基本平面的建模方法就为大家分享到这里，学UG就UG网分享交流，共同成长。
