源泉设计CAD插件是一款优秀的家装行业的CAD插件，其可以方便地调出门、窗等家装设计图元；

源泉设计cad插件(源泉建筑与装饰设计CAD工具箱) V6.7.4更新简介：

1.源泉设计cad插件全面支持AutoCAD 2022(32bit/64bit)和最新版本的AutoCAD 2023(32bit/64bit)；
2.修改“自动编号(aBH)”命令，“图元编号”选项中增加“过滤图块”功能；
3.修改“等分尺寸标注(ddST)”命令，总长度为测量值，不写固定字串；
4.修正在“装饰构件”面板下发动“轻钢龙骨隔墙”命令时石膏板有偏移的bug；
5.修正“计算输出面积(mj)”命令，兼容拍扁后的三维多段线；
6.修改“拍平图元(z0)/拍平图块(bbZ0)”命令，加入“修正拉伸方向”选项；
7.修正“立面索引号4合1(i0)”命令，字母序号不能递增的bug；
8.用户系统配置文件config.txt中，添加【固定家具图层】设置项；
9.修改“衣柜平面(yg)”/“家具洁具平面布置(JJ)”命令，衣柜建立在“固定家具图层”，也可以选择“活动家具图层”；
10.修改“刷子.匹配动态块属性(ssD)”命令，取消同名块限制，仅按标签匹配；
11.自动生成图块的前缀可以在“user\startup.lsp”中指定；
12.修改“选现有图案作为模板填充(TCT)”命令，“虚框填/替换填/偏移填/点围合”均在命令行可选；
13.修正“设置切换图层快捷键-通配符匹配图层列表(erW)”命令，通配符中支持逗号“,”；
14.修正“线框变窗户立面(WDD)命令，图层填空时可画在当前层；
15.修改“孔洞符号(KD)”命令，添“交叉线孔洞符号”选项；
16.修正“绘制图框(tk)”命令，在旋转坐标系时的bug；
17.修改“旋转立面视图方向(vvR)”，新添“输入视图旋转角度”项；
18.“Q5杂项命令面板”修改如下：修改“求面积/周长/墙面积(wmj)”命令，增加输出汇总信息；
19.“Q6杂项命令面板”修改如下：新添“图层系统分层”系列命令；

源泉CAD插件官方版由一款专为CAD打造的功能齐全的插件工具。源泉CAD插件最新版内置了诸多的绘图功能，适用于建筑设计、相关的辅助绘图、装饰设计等领域。源泉CAD插件支持自动轴号尺寸线、画自动墙、自制填充图案等操作，运行稳定，可以兼容与各个CAD软件。

源泉CAD插件功能介绍:

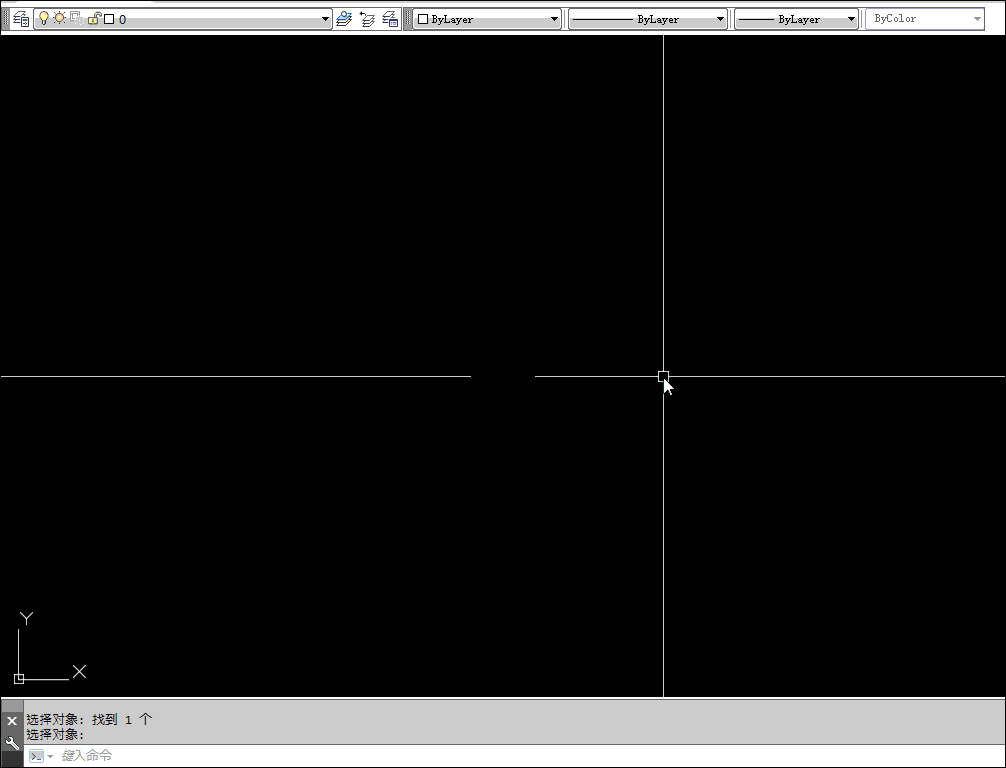

      自动轴号尺寸线

      ● 只需一步:选择选择轴线

      ● 根据所选轴线自动布置轴号和二道尺寸线

      ● 不影响其他图层

      墙上开门/窗 AD/WD

      ● 点选开门/窗的墙线

      ● 晃动鼠标确定开启方向，确定，完成!

      ● 可通过按“W”键选门洞宽

      ● 可通过按“D”键选门垛宽

      左右平移门窗 VW

      ● 选取门窗，选取门窗左部向左边移，选取右部向右边移

      ● 输入或点取移动距离，完成门窗平移!

      画自动墙

      ● 就像画直线一样绘制平面墙体

      ● 碰到柱子柱内墙体被修剪

      ● 碰到墙体与该墙体交叉处被修剪

      ● 按下“W”键可以列表选择墙厚

      ● 不影响其他图层

      智能墙剪 TW

      ● 只需一步:选择修剪的墙柱范围

      ● 柱内墙体被修剪

      ● 墙体与墙体交叉处被修剪

      ● 不影响其他图层

源泉CAD插件快捷键:

      [门窗工具] TDZ yq_cwindow_replace ;转角窗替换样式

      [门窗工具] MKX yq_doorsill ;门槛线管理

      [门窗工具] MDX yq_dooropening ;门洞线管理

      [门窗工具] xWD yq_line2window ;线变平面窗

      [门窗工具] CW yq_width_windoor ;修改门窗宽度，自动修改墙垛

      [建筑构件] LTF yq_escalator ;绘制自动扶梯平面立面

      [建筑构件] LTJ yq_staircase_plan ;绘制矩形楼梯间平面

      [建筑构件] LTA yq_arcstair_plan ;绘制弧形楼梯平面

      [建筑构件] DTJ yq_lift_plan ;绘制电梯轿厢平面

      [装饰构件] YG yq_chestplan ;衣柜平面

      [装饰构件] CLP yq_curtainplan ;窗帘平面

      [装饰构件] SGX yq_plasterstringplan ;偏移石膏线平面(偏移多段线)

      [装饰构件] GZ yq_cupboardplan ;简易柜子平面

      [装饰构件] GZE yq_cupboardelev ;简易柜子立面

      [建筑符号] aZH yq_auto_axis_dim ;选择轴线自动布置轴号和二道尺寸线

      [建筑符号] ZH yq_symbol_axis_c ;按轴线连续绘制轴号和二道尺寸线

      [统计工具] aBH yq_autoserialnumber ;自动编号(可用于房间、车位等)

      [统计工具] Kbg yq_emptytable ;绘制等宽空表格

      [统计工具] bgZ yq_text2center ;表格单元文字(编号)居中

      [统计工具] tMJ yq_calc_cellarea ;统计区域面积、

源泉CAD插件安装方法：

• 解压源泉建筑软件安装包，而后点击一键安装程序setup.exe，按提示选中需关联的AutoCAD用户配置文件(Profile)就可以简单完成安装设置过程。
• 如果上述方法安装不成功，请将sysinstall.vlx文件拖拽入AutoCAD绘图区还可完成源泉建筑安装;
• 强烈推荐安装AutoCAD扩展工具(AutoCAD express tools)。AutoCAD 2005以上本身已附带此扩展工具，安装AutoCAD时选择安装即可;
• 如果启动文件sysacad.lsp和你的自编程序冲突，安装完后可直接删除之，这个时候应该将源泉建筑启动文件yqstart.lsp加入到AutoCAD的启动组;
• 在天正建筑(5.0-8.5)环境下的安装方法和上述相同。
