三通管产品看起来简单，但真正用UG模具设计出来的结构一点也不简单，在家电、电子类的模具设计制造结构中，我们根本不曾接触旋转抽芯的模具；

旋转抽芯中磊教育

旋转抽芯的滑块座是可以按一定的角度摆动的，由于要旋转移动的距离较长，采用了油缸做机械运动；下图为滑块特写；

UG抽芯模具结构设计中磊教育

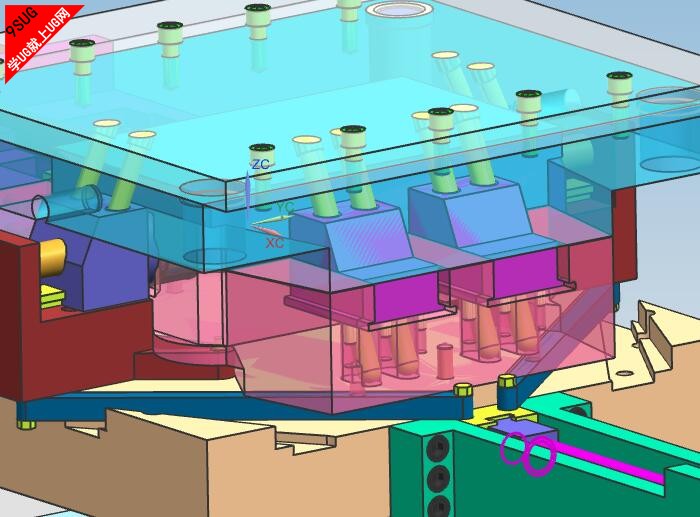

油缸旋转抽芯的整体模具结构如下图，除了行位结构复杂一些，其它还是蛮简单的，有了这套三通管旋转机构模具3D图，相信你也可以设计出类似的UG模具设计图档。

模具设计培训就上UG网

图档下载：

---

游客，如果您要查看本帖隐藏内容请回复

---
