UG装配工程图中啮合齿轮简化齿轮方法?就上UG网

[复制链接]
ug9.0发表于 2016-12-26 14:28:20 | 显示全部楼层 |阅读模式
UG装配工程图中啮合齿轮简化齿轮方法?就上UG网

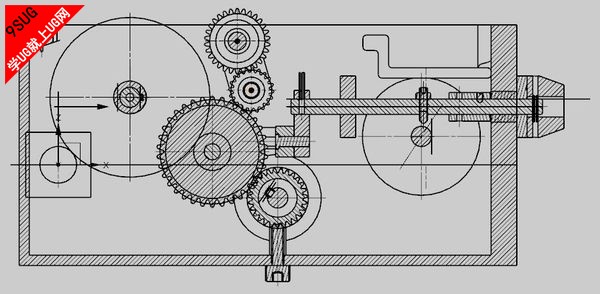

在装配好的机械图纸中,如何简化表示啮合齿轮呢?如下图所示,创建的剖视图,在UG工程图中,有很多不想要的线显示出来了,该怎么操作让啮合齿轮看起来可以简洁一点呢?

啮合齿轮

啮合齿轮

解答:
如你图上所示,齿轮在建模下已经装配完成,在制作其装配工程中,把隐藏线不显示即可完成齿轮的简化示意图,比如你图上的坐标中心线之类的,可以直接框选对其删除,从而简化你绘图的界面。
