使用阵列组件命令可创建组件副本，并将其放置在阵列结构中。多个组件可以使用一个组件阵列排列在一起。

装配中阵列组件

可创建以下类型的关联阵列：

• 线性 - 沿一个或两个线性方向排列组件。
• 圆形 - 沿圆弧或圆排列组件。
• 引用 - 使用现有阵列的成员创建并定位组件（例如在阵列孔中放入螺栓）。



UG零件组装	UG装配教程	UG装配约束
线性	圆形	引用

创建后，可以对这些关联阵列进行编辑。这些阵列也可以更新以响应模型中的更改。

此外，您还可以创建以下类型的非关联阵列：

• 多边形 - 沿多边形的边排列组件。
• 螺旋式 - 沿螺旋式路径创建组件布局。
• 沿路径 - 沿曲线链定义的路径创建组件。
• 螺旋线 - 沿螺旋线路径创建组件。
• 常规 - 在用户定义的位置创建一系列组件。



创建阵列组件后，该组件列在装配导航器的组件阵列文件夹中，并可从此处进行编辑。当装配包含现有组件图样时，这些图样还将列在组件图样文件夹中，并从该文件夹进行编辑。

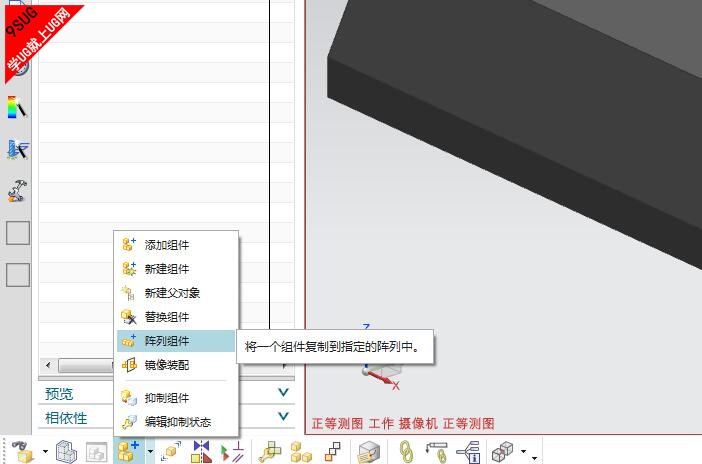

位于何处？

应用模块	装配
命令查找器	装配选项卡→组件组→对组件形成图样 装配
