UG11.0教程CS第10题是一个蜗壳的俯视图,本例绘图难点在于中心圆处的绘制,如果不认真看图找数据,容易画错;

中磊国际模具培训

要求:

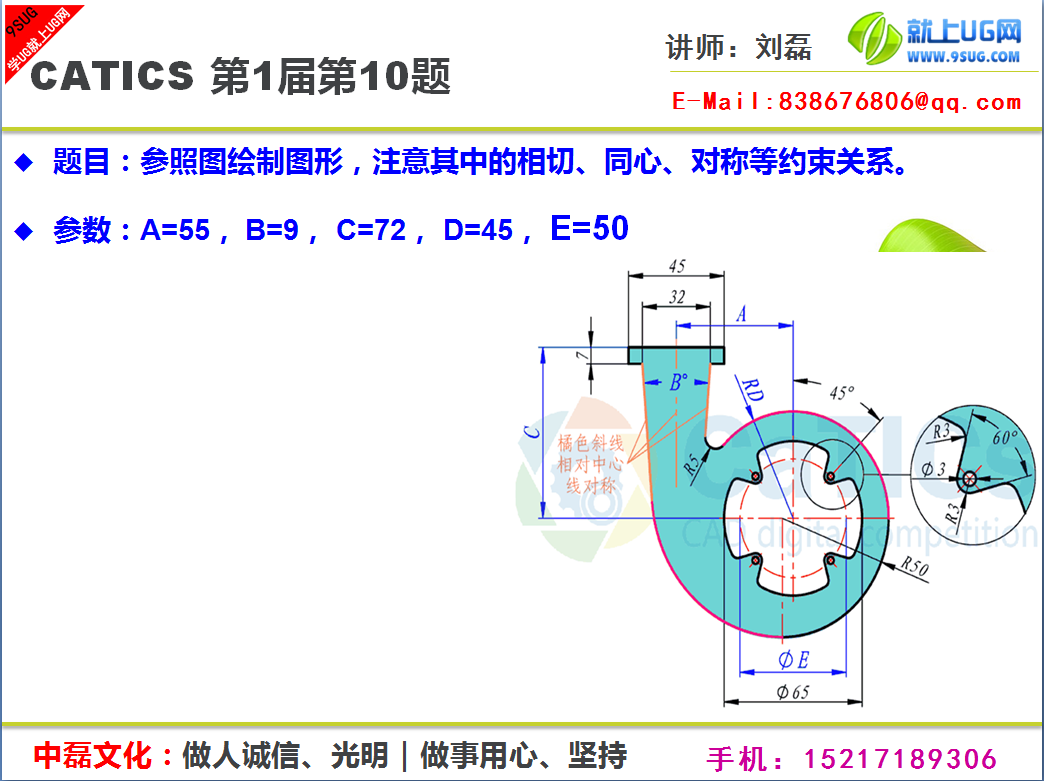

题目：参照图绘制图形，注意其中的相切、同心、对称等约束关系。
参数：A=55， B=9， C=72， D=45， E=50

如果无法播放，请点击此处在新窗口打开

绘图思路:
本例UG11.0教程可以划分三个区域设计,第1先用圆构建外形;第二绘制中心的切槽,第三绘制蜗壳的通风孔,最后检查对照图纸即可,更多的设计细节,请免费下载源视频学习.

---
